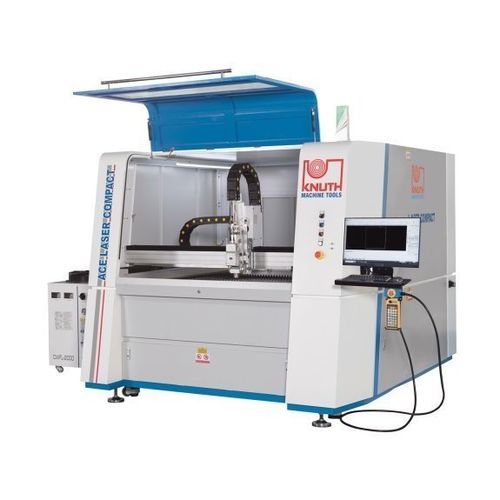

Machine de découpe laser à fibre ACE Laser Compact 1313 2.0 R

pour métalde tôleCNC

Présentation
La ACE Laser Compact 1313 2.0 R est une machine de découpe laser compacte pour le travail de tôles en ateliers industriels de petite et moyenne taille. Elle associe un châssis rigide, un portique servo-entraîné et une source laser fibre Raycus pour garantir des découpes précises avec un faible encombrement et un entretien réduit.

Points forts

• Faible empreinte au sol adaptée aux ateliers restreints
• Logiciel d'imbrication et de coupe intégré (CypCut)
• Source laser fibre Raycus à haute efficacité électro-optique
• Tête de coupe RayTools avec mise au point automatique et protection anti-collision

Détails du produit

• Châssis en acier soudé rigide pour éliminer les contraintes liées à la fabrication
• Portique en aluminium moulé sous pression avec servomoteurs bilatéraux pour une grande dynamique
• Guidages linéaires sur tous les axes pour une précision durable et peu d'entretien
• Vis à billes préchargées pour une meilleure précision de positionnement
• Système de coupe entièrement carterisé avec fenêtre en verre de sécurité pour le contrôle visuel

Commande et logiciel

• Commande PC avec interface utilisateur adaptée à l'application
• Base de données technologique avec paramètres de coupe et cycles préréglés pour différents métaux
• Sélection conviviale des paramètres et gestion des tâches de coupe
• Électrovannes et valves proportionnelles pour la régulation des pressions de gaz pendant la coupe

Logiciel d'imbrication

• CypCut fournit les fonctions de traitement de contours et l'affichage de l'état de fonctionnement
• Imbrication automatique pour réduire les pertes de matière et gagner du temps opérateur
• Motifs d'imbrication prédéfinis pour les applications courantes

Tête de coupe

• Tête RayTools avec protection anti-collision, autofocus et contrôle de hauteur
• Les lentilles de focalisation s'ajustent automatiquement dans ±10 mm (plage 25 mm) avec précision 0,05 mm
• Compensation continue du foyer en fonction des conditions du matériau pendant l'usinage
• Support de lentille coulissant pour un remplacement rapide des lentilles de protection

Sources laser et guidage

• Équipée de sources laser fibre Raycus reconnues pour leur fiabilité et leur efficacité
• Transmission du faisceau par câble fibre optique flexible, maintenance réduite

Caractéristiques techniques

• Zone de travail — Dimensions table (L x l) : 1 300 mm x 1 300 mm
• Zone de travail — Poids max. pièce : 250 kg
• Zone de travail — Accélération axes X / Y : 5 m/s²
• Courses — Course axe X : 1 320 mm
• Courses — Course axe Y : 1 320 mm
• Courses — Course axe Z : 80 mm
• Avance rapide — Avance rapide : 40 m/min
• Précisions — Précision de positionnement X / Y : ± 0,03 mm
• Précisions — Répétabilité X / Y : ± 0,02 mm
• Laser — Puissance laser fibre : 2 000 W (Raycus)
• Laser — Longueur d'onde : 1,08 ± 10 % µm
• Laser — Puissance absorbée : 7 kW
• Laser — Capacité de coupe (acier construction) : 16 mm
• Laser — Capacité de coupe (inox) : 6 mm
• Laser — Capacité de coupe (aluminium) : 5 mm
• Dimensions & poids — Dimensions (L x l x H) : 2,52 m x 2,17 m x 1,88 m
• Dimensions & poids — Poids : 2 040 kg
• Modèle : ACE Laser Compact 1313 2.0 R
