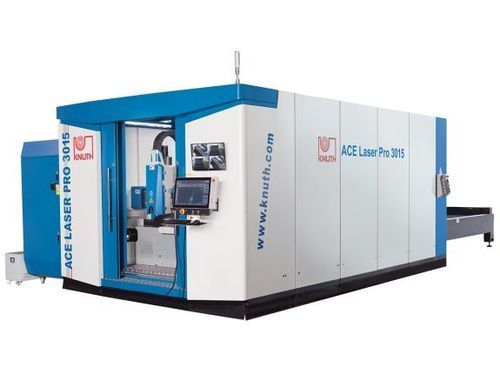

Machine de découpe laser à fibre ACE Laser PRO 3015 12R

pour métalde tôleCNC

Présentation
L'ACE Laser PRO 3015 12R est une machine de découpe laser à fibre haute puissance conçue pour la production industrielle. Conçue pour la précision, un rendement élevé et une stabilité durable, elle couvre la découpe de pièces uniques complexes comme la production en grandes séries dans les secteurs électronique, aéronautique et automobile.

Points forts

• Configurations laser de 12 kW à 30 kW (options jusqu'à 40 kW)
• Châssis soudé et traité thermiquement pour une précision durable
• Pack de découpe complet avec extraction filtrée et table navette automatique
• Service KNUTH : installation, mise en service et maintenance

Zone de travail
Dimensions table : 3 000 mm × 1 500 mm
Poids max. de la pièce : 1 500 kg
Accélérations d'axes X / Y / Z : 15 m/s² / 15 m/s² / 15 m/s²

Courses
Course axe X : 1 550 mm
Course axe Y : 3 050 mm
Course axe Z : 370 mm

Avances rapides
Avance rapide X / Y : 200 m/min
Avance rapide Z : 35 m/min
Temps de changement de table : 18–20 s

Précisions
Précision de positionnement : 0,03 mm/m
Répétabilité : 0,03 mm/m

Laser
Laser à fibres (standard) : 12 000 W
Longueur d'onde : ≈1,08 µm
Puissance max. du faisceau : 12 000 W
Tension d'alimentation : AC 380 V ± 10 %
Capacités de coupe typiques : acier construction 30 mm, acier inox 25 mm, aluminium 18 mm

Puissance d'entraînement
Puissance entraînement X : 2,9 kW
Puissance entraînement Y : 1,3 kW
Puissance entraînement Z : 0,75 kW

Dimensions et poids
Dimensions totales (L × l × H) : 9,54 m × 3,6 m × 2,58 m
Poids machine : 8 800 kg

Commande

• Commande CNC FSCUT8000 basée sur EtherCAT, adaptée aux lasers fibre haute puissance
• Interface ergonomique orientée production
• HypCut CAD/CAM pour nidification, planification et ordonnancement
• Support CypNest en option pour flux de nidification automatisés

Tête de coupe

• Tête autofocus BLT 6 pour applications haute puissance (jusqu'à 40 kW)
• Trajet optique et lentilles optimisés, double protection contre la poussière
• Fonctions Smart-Piercing et Auto-Recut pour coupe assistée air/N2
• Capteur de coupe en temps réel pour recoupe automatique des zones non découpées
• Surveillance du perçage pour démarrage immédiat du découpage après perçage
• Découpe sans scories grâce à la surveillance du faisceau
• Conception tiroir pour remplacement rapide des lentilles/protections et surveillance anti-contamination

Commande de hauteur

• Détection capacitive de hauteur avec perçage segmenté, détection de bord et suppression des vibrations via Ethernet
• Fonction anti-collision avancée pour prévenir les chocs par basculement

Source laser

• Lasers fibre multi-module CW série HP (Raycus) : haute efficacité électro-optique et qualité de faisceau
• Conception sans maintenance pour réduire coûts d'exploitation et temps d'arrêt

Équipement standard
Système complet avec CNC FSCUT8000, HypCut CAD/CAM et support CypNest ; laser fibre Raycus ; tête BLT 6 autofocus ; extraction filtrée ; table navette automatique ; lubrification centralisée ; groupe refroidissement ; vannes proportionnelles.

Caractéristiques techniques

• Modèle : ACE Laser PRO 3015 12R
• Marque : KNUTH
• Table : 3 000 mm × 1 500 mm
• Poids max. de pièce : 1 500 kg
• Courses (X / Y / Z) : 1 550 mm / 3 050 mm / 370 mm
• Avances rapides (X / Y / Z) : 200 m/min / 200 m/min / 35 m/min
• Temps de changement de table : 18–20 s
• Précision / Répétabilité : 0,03 mm/m
• Laser : Fibre 12 000 W (configurable jusqu'à 30–40 kW)
• Capacités de coupe : acier 30 mm, inox 25 mm, aluminium 18 mm
• Tension : AC 380 V ± 10 %
• Dimensions machine (L × l × H) : 9,54 m × 3,6 m × 2,58 m
• Poids machine : 8 800 kg
• Puissances d'entraînement (X / Y / Z) : 2,9 kW / 1,3 kW / 0,75 kW
