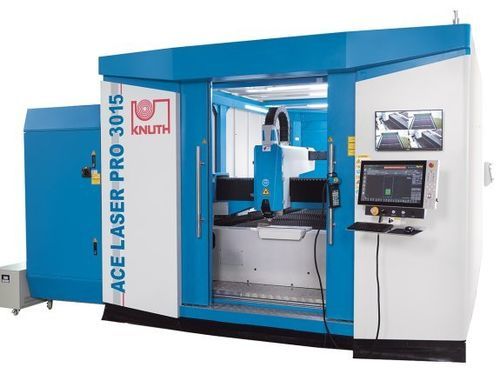

Machine de découpe laser à fibre ACE Laser PRO 3015 20R

pour métalde tôleCNC

Présentation
L'ACE Laser PRO 3015 20R est une machine de découpe laser à fibre conçue pour l'usinage industriel de tôle. Destinée aux applications haute puissance, elle assure des découpes précises pour la production unitaire comme pour les grandes séries dans la chaudronnerie, l'automobile, l'électronique et l'aéronautique.

Points forts

• Laser à fibre 20 kW (configuration modèle)
• Table 3 000 × 1 500 mm, charge pièce max. 1 500 kg
• Commande CNC FSCUT8000 avec bus EtherCAT et logiciel HypCut
• Tête BLT 6 avec fonctions Auto-Recut et Smart-Piercing

Zone de travail
Dimensions table : 3.000 mm × 1.500 mm
Poids pièce max. : 1.500 kg
Accélération axes X/Y : 15 m/s²
Accélération axe Z : 15 m/s²

Courses
Course X : 1.550 mm
Course Y : 3.050 mm
Course Z : 370 mm

Avances rapides
Avance rapide X/Y : 200 m/min
Avance rapide Z : 35 m/min
Temps de changement de table : 18 s – 20 s

Précisions
Précision de positionnement : 0,03 mm/m
Répétabilité : 0,03 mm/m

Laser
Puissance nominale : 20.000 W (laser à fibre)
Longueur d'onde : 1,08 ± 0,5% µm
Puissance du faisceau max. : 20.000 W
Tension d'alimentation : AC 380V ± 10%
Capacités de coupe (référence) : acier 40 mm ; inox 30 mm ; aluminium 25 mm

Puissances d'entraînement
Puissance X : 2,9 kW
Puissance Y : 1,3 kW
Puissance Z : 0,75 kW

Dimensions et poids
Dimensions (L × l × H) : 9,54 m × 3,6 m × 2,58 m
Poids : 8.800 kg

Commande

• FSCUT8000 CNC sur bus EtherCAT, développé pour lasers à fibre > 8 kW
• Interface opérateur ergonomique avec fonctions dédiées au découpage haute puissance
• HypCut : solution CAD/CAM et planification de production pour optimisation des process

Tête de coupe

• Têtes BLT 6 pour applications haute puissance (jusqu'à 40 kW)
• Trajet optique optimisé, lentilles spécifiques et double protection poussière pour stabilité
• Smart-Piercing et Auto-Recut : surveillance du piquage et retouche automatique des sections non coupées
• Design à tiroir pour remplacement rapide des protections et lentilles avec surveillance de l'encrassement

Commande de hauteur

• Détecteur capacitif de hauteur inclus
• Fonctions : détection de hauteur, piquage segmenté, détection de bord, suppression des vibrations via Ethernet
• Fonction anti-collision pour prévenir les collisions par basculement

Source laser

• Lasers fibre Raycus série HP (configuration 20 kW)
• Rendement électro-optique élevé, qualité de faisceau et source sans entretien pour réduire les coûts d'exploitation

Spécifications techniques

• Modèle : ACE Laser PRO 3015 20R
• Table de travail : 3.000 × 1.500 mm
• Poids pièce max. : 1.500 kg
• Courses X / Y / Z : 1.550 mm / 3.050 mm / 370 mm
• Avances rapides X/Y : 200 m/min ; Z : 35 m/min
• Accélérations axes : 15 m/s²
• Précision / répétabilité : 0,03 mm/m
• Laser : fibre 20.000 W
• Capacités de coupe : acier 40 mm ; inox 30 mm ; aluminium 25 mm
• Tension : AC 380V ± 10%
• Puissances d'entraînement X/Y/Z : 2,9 kW / 1,3 kW / 0,75 kW
• Dimensions (L × l × H) : 9,54 m × 3,6 m × 2,58 m
• Poids machine : 8.800 kg
