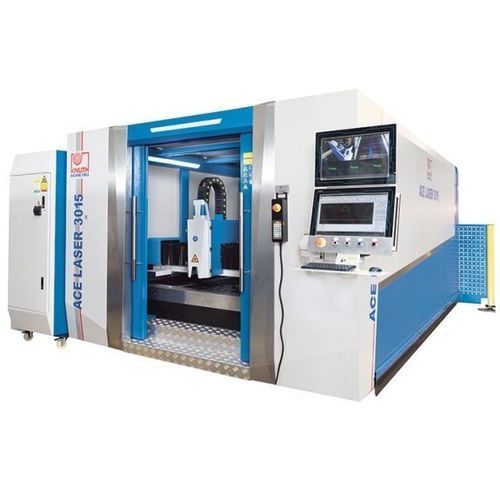

Machine de découpe laser à fibre ACE Laser 4020 1.5 R

pour métalde tôleCNC

Présentation produit
La gamme ACE Laser propose un système de découpe laser à fibre conçu pour la production industrielle. Optimisées pour le processus de coupe, ces machines offrent une qualité de pièce constante, productivité, sécurité et fiabilité. Un équipement standard complet permet une exploitation efficace et polyvalente, adaptée de la pièce unitaire à la production en série dans l’électronique, l’aéronautique et l’automobile.

Points forts

• Construction portique avec composants de qualité
• Pack de découpe complet incluant un système d’extraction et filtre
• Service KNUTH complet : conception, installation, mise en service et maintenance

Détails du produit

• Construction portique avec entraînements des deux côtés et grande surface de travail pour formats plats courants
• Portique de l’axe Y en fonte d’aluminium pour faible poids et grande rigidité, assurant une dynamique élevée
• Traitement thermique du bâti soudé pour éliminer les contraintes de fabrication et maintenir l’alignement sur le long terme
• Guidages linéaires de précision conçus pour une maintenance minimale, une précision durable et de hautes vitesses de coupe
• Entraînements par crémaillère de haute précision sur les axes Y et Z pour un positionnement fiable
• Servomoteurs puissants sur tous les axes pour des mouvements dynamiques
• Carrosserie fermée avec extraction filtrée et fenêtres de protection pour la sécurité opérateur et l’observation du procédé
• Table interchangeable automatique permettant le chargement/déchargement pendant la coupe pour réduire les temps morts
• Tolérances de perpendicularité/quadrature selon DIN EN ISO 9013-1

Commande et logiciels

• Interface utilisateur optimisée et conviviale facilitant l’exploitation
• Base de données technologique avec paramètres de coupe et cycles préréglés pour différents métaux
• Outils logiciels pour traitement efficace des travaux et sélection des paramètres de procédé
• Vannes solénoïdes et proportionnelles régulent la pression des gaz (réglable en commande) durant la coupe

Tête de coupe

• Tête RayTools de haute qualité avec autofocus motorisé, protection anti-collision intégrée et contrôle de hauteur
• Transmission du faisceau sans entretien via fibre optique flexible pour une longue durée de vie
• Pour des puissances supérieures, têtes BOCI disponibles en option pour découpe haute performance

Sources laser

• Laser fibre Ytterbium (Raycus) disponible de 1 000 à 6 000 W ; configuration standard présentée : 1 500 W
• Source sans entretien réduisant coûts d’exploitation et maintenance

Spécifications techniques (tableaux)
Zone de travail
Dimensions table : 4.000 mm x 2.000 mm
Poids max. de la pièce : 1.500 kg
Accélération axes X / Y : 10 m/s²
Accélération axe Z : 5 m/s²

Courses
Course X : 2.020 mm
Course Y : 4.050 mm
Course Z : 100 mm

Avances rapides
Avance rapide : 100 m/min
Temps de changement table : 12 s - 17 s

Précisions
Précision de positionnement : 0,03 mm/m
Répétabilité : 0,02 mm/m

Laser
Laser fibre : 1.500 W
Longueur d’onde : 1,08 ± 10% µm
Puissance faisceau max. : 1.500 W
Fréquence d’impulsion : 50~5k Hz
Puissance absorbée : 5,3 kW
Tension d’alimentation : AC 380V ± 10%, 50/60Hz, 3xL+N
Capacités de coupe indicatives : acier de construction 12 mm, acier inox 4 mm, aluminium 3 mm

Puissances d’entraînement
Puissance entraînement X : 1 kW
Puissance entraînement Y : 1,5 kW
Puissance entraînement Z : 0,4 kW

Dimensions et poids
Dimensions totales (L x l x H) : 10,34 m x 4,28 m x 2,2 m
Poids machine : 9.000 kg

Caractéristiques / spécifications techniques

• Modèle : ACE Laser 4020 1.5 R
• Table de travail : 4.000 mm x 2.000 mm
• Poids max. pièce : 1.500 kg
• Course X / Y / Z : 2.020 mm / 4.050 mm / 100 mm
• Avance rapide : 100 m/min
• Temps de changement table : 12–17 s
• Précision : 0,03 mm/m • Répétabilité : 0,02 mm/m
• Source laser : Laser fibre Ytterbium (1.500 W standard)
• Capacités de coupe : acier 12 mm ; inox 4 mm ; aluminium 3 mm
• Consommation : 5,3 kW • Alimentation : AC 380V ±10%, 50/60 Hz
• Dimensions machine : 10,34 m x 4,28 m x 2,2 m • Poids : 9.000 kg
