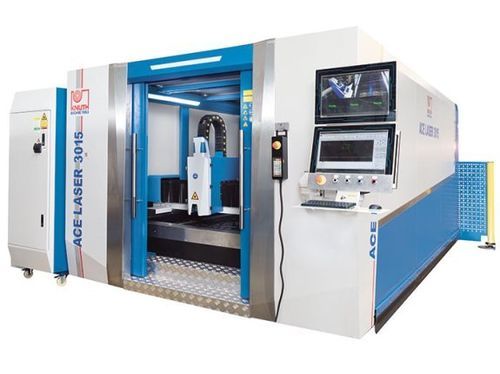

Machine de découpe laser à fibre ACE Laser 3015 1.5 R

pour métalde tôleCNC

Présentation La gamme ACE Laser propose un système de découpe par fibre optimisé pour la production industrielle, allant de la pièce unique complexe à la série dans les secteurs électronique, aéronautique et automobile. Les machines sont conçues pour la précision, la disponibilité et la sécurité, avec une configuration standard complète pour des processus de découpe polyvalents.

Points forts

• Construction à portique avec entraînements bilatéraux et grandes surfaces de table
• Table interchangeable automatique permettant le chargement/déchargement pendant la découpe pour réduire les temps morts
• Package de découpe complet incluant extraction par filtre et console gaz

Détails produit

• Structure portique avec entraînements des deux côtés et zone de travail adaptée aux formats courants
• Portique axe Y en aluminium moulé sous pression, poids réduit et grande rigidité pour une meilleure dynamique
• Bâti soudé et stabilisé thermiquement pour éliminer les contraintes de fabrication et garantir une précision reproductible
• Guidages linéaires de précision conçus pour une longue durée de service et des vitesses de coupe élevées avec faible maintenance
• Entraînements à crémaillère haute précision sur les axes X et Y pour un positionnement fiable
• Servomoteurs sur tous les axes assurant une dynamique et une productivité élevées
• Carter machine fermé avec fenêtres en verre protecteur et extraction filtrée pour la sécurité opérateur et la protection de l'environnement
• Système de table échangeable automatique minimisant les arrêts de production en permettant le chargement parallèle
• Tolérances de perpendicularité et de squareness conformes à DIN EN ISO 9013-1

Commande & logiciel

• Commande CNC conviviale (FSCUT2000) avec grand affichage
• Base de données technologique avec paramètres de coupe prédéfinis pour les métaux courants
• Logiciel CypCut CAD/CAM et nesting avec bibliothèque matériaux, nesting automatique et reprise via mémoire de point d'arrêt
• Caméras pour visualisation du chargement et du processus ; télécommande et accès Ethernet pour diagnostic
• Électrovannes et vannes proportionnelles pilotées depuis la CNC pour régulation des gaz

Tête de coupe

• Tête RayTools avec mise au point motorisée, protection anti-collision et contrôle de hauteur (autofocus)
• Transmission du faisceau par fibre optique pour un fonctionnement sans entretien
• Têtes haute performance (ex. BOCI) disponibles pour puissances ≥ 6 kW

Source laser

• Laser fibre à itterbium (Raycus) disponible de 1 kW à 6 kW ; configuration présente : 1,5 kW
• Source laser à faible maintenance optimisée pour la découpe de l'acier, de l'inox et de l'aluminium
• Fréquence d'impulsion et caractéristiques du faisceau adaptées pour une qualité de bord précise et une productivité élevée

Filtration & extraction

• Unité d'aspiration/filtration standard avec forte efficacité de filtration (exemple : 99,997%)

Caractéristiques techniques

• Model: ACE Laser 3015 1.5 R
• Zone de travail — Dimensions table : 3000 mm x 1500 mm
• Zone de travail — Poids max. pièce : 1000 kg
• Accélérations axes X/Y : 10 m/s² ; Z : 5 m/s²
• Courses — X : 1520 mm ; Y : 3050 mm ; Z : 100 mm
• Avance rapide : 100 m/min ; Temps de changement table : 10 s–15 s
• Précision de positionnement : 0,03 mm/m ; Répétabilité : 0,02 mm/m
• Laser — Puissance nominale : 1,5 kW ; Longueur d'onde : 1,08 ±10% µm ; Fréquence d'impulsion : 50–5000 Hz
• Consommation électrique : 5,3 kW ; Tension d'alimentation : AC 380V ±10%, 50/60Hz, 3xL+N
• Capacité de coupe — Acier : 12 mm ; Inox : 4 mm ; Aluminium : 3 mm
• Puissances d'entraînement — X : 1 kW ; Y : 1,5 kW ; Z : 0,4 kW
• Dimensions totales (L x l x H) : 9,8 m x 3,7 m x 2,15 m ; Poids : 8 000 kg
