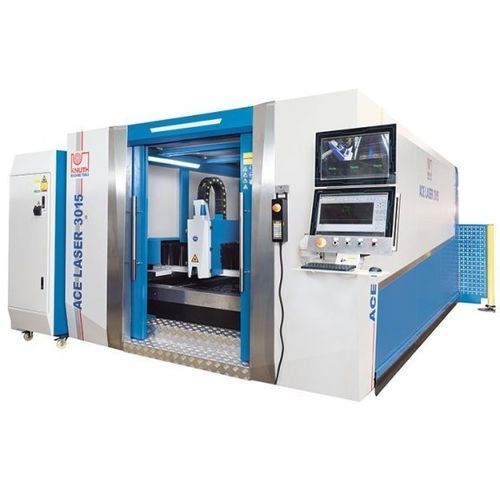

Machine de découpe laser à fibre ACE Laser 4020 3.0 R

pour métalde tôleCNC

Description
La gamme ACE Laser propose un système de découpe laser industriel adapté au traitement de plaques, depuis la fabrication de pièces unitaires jusqu’à la production en grandes séries pour les secteurs électronique, aéronautique et automobile. L’architecture de la machine et l’équipement standard favorisent la continuité de production, le contrôle des paramètres et la répétabilité des pièces.

Points forts

• Construction portique avec entraînements bilatéraux et zones de travail configurables jusqu’à 6 000 x 2 000 mm
• Table navette automatique pour chargement/déchargement pendant la coupe et réduction des temps morts
• Enveloppe machine fermée avec extraction et filtration, fenêtres en verre de sécurité pour observation
• Tête de coupe RayTools avec position de focalisation motorisée, protection anti‑collision et guidage par fibre
• Source fibre Raycus itterbium de 1 000 à 6 000 W (3 000 W sur le modèle indiqué)
• Entraînements crémaillère et servomoteurs pour un positionnement reproductible

Détails

• Construction portique pour une grande dynamique et la manutention de grands formats
• Portique axe Y en aluminium sous pression pour masse réduite et rigidité élevée
• Traitement thermique du bâti soudé pour éliminer les contraintes et maintenir l’alignement à long terme
• Guidages linéaires à faible entretien conçus pour des vitesses de coupe élevées
• Entraînements crémaillère-pignon de haute précision sur X/Y pour stabilité de positionnement
• Collecteur de poussières et unité de filtration intégrés en standard

Contrôle & Logiciel

• Interface opérateur optimisée pour un usage en production
• Base de données technologique avec paramètres et cycles pré-réglés pour les métaux courants
• Compatibilité CypCut/CNC et outils logiciels pour nesting et choix des paramètres de procédé
• Vannes solénoïdes et proportionnelles pilotées depuis la commande pour la régulation des gaz de coupe

Tête de coupe

• Tête RayTools avec réglage motorisé de la mise au point, protection anti-collision et contrôle de hauteur
• Guidage du faisceau par fibre optique flexible, sans entretien
• Possibilité de têtes haute performance (ex. BOCI) pour installations ≥ 6 kW

Sources laser

• Laser à fibre itterbium (Raycus) de 1 000 à 6 000 W — 3 000 W sur ce modèle
• Source sans maintenance conçue pour réduire les coûts d’exploitation ; puissances supérieures sur demande

Caractéristiques techniques

• Zone de travail
  Dimensions table : 4.000 mm x 2.000 mm
  Poids pièce max. : 1.500 kg
  Accélération axes X/Y : 10 m/s² — Z : 5 m/s²
• Courses
  Course X : 2.020 mm
  Course Y : 4.050 mm
  Course Z : 100 mm
• Avances rapides
  Avance rapide : 100 m/min
  Temps de changement table : 12 s – 17 s
• Précisions
  Précision de positionnement : 0,03 mm/m
  Répétabilité : 0,02 mm/m
• Laser
  Laser à fibre : 3.000 W
  Longueur d’onde : 1,08 ± 10% µm
  Puissance max. : 3.000 W
  Fréquence d’impulsions : 50 ~ 5k Hz
  Puissance absorbée : 12 kW
  Tension : AC 380V ± 10%, 50/60Hz, 3xL+N
  Capacité de coupe : acier 18 mm — inox 8 mm — aluminium 6 mm
• Puissances d’entraînement
  X : 1 kW — Y : 1,5 kW — Z : 0,4 kW
• Dimensions et poids
  Dimensions (L x l x h) : 10,34 m x 4,28 m x 2,2 m
  Poids : 9.000 kg
