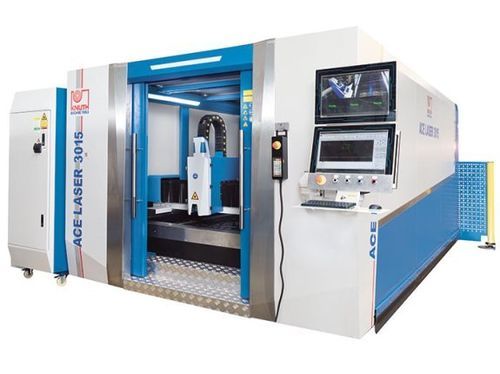

Machine de découpe laser à fibre ACE Laser 6020 1.5 R

pour métalde tôleCNC

Présentation
L'ACE Laser 6020 1.5 R est une machine de découpe laser fibrée en construction portique, destinée à l'usinage industriel de tôles. Elle couvre des zones de travail jusqu'à 6 000 x 2 000 mm et dispose d'une puissance de faisceau nominale de 1 500 W, adaptée à la production de pièces unitaires comme aux séries pour l'électronique, l'aéronautique et la filière automobile.

Points clés

• Construction portique avec entraînements bilatéraux pour une dynamique stable
• Pack de découpe complet incluant enceinte et extraction des fumées
• Table navette automatique réduisant les temps morts de chargement/déchargement

Espace de travail
Dimensions de la table : 6 000 mm x 2 000 mm
Poids maximum de la pièce : 2 000 kg
Accélération axes X / Y : 8 m/s² — Z : 5 m/s²

Courses
Course X : 2 020 mm
Course Y : 6 050 mm
Course Z : 120 mm

Avance rapide
Vitesse d'avance rapide : 80 m/min
Temps de changement de table : 15 s – 20 s

Précisions
Précision de positionnement : 0,05 mm/m
Répétabilité : 0,03 mm/m

Laser
Laser fibre (Yb) : 1 500 W puissance nominale
Longueur d'onde : 1,08 ± 10% µm
Consommation : 5,3 kW
Tension d'alimentation : AC 380 V ± 10%, 50/60 Hz, 3xL+N
Capacités de coupe indicatives : acier 12 mm, inox 4 mm, aluminium 3 mm

Puissance d'entraînement
Puissance entraînement X : 2 kW
Puissance entraînement Y : 2 kW
Puissance entraînement Z : 0,4 kW

Dimensions et masse
Dimensions extérieures (L x l x H) : 16,3 m x 4,74 m x 2,15 m
Masse machine : 17 800 kg

Détails produit

• Construction portique avec entraînements des deux côtés et variantes de table pour les formats courants
• Portail axe Y en alliage d'aluminium moulé pour faible masse et grande rigidité
• Châssis soudé avec traitement thermique pour éliminer les contraintes et stabiliser la géométrie
• Guides linéaires de précision et transmissions crémaillère-pignon sur axes Y/Z pour précision durable
• Servomoteurs sur tous les axes pour performance de positionnement
• Carenage avec fenêtres en verre de sécurité et extraction filtrée pour protection opérateur et conformité environnementale
• Table navette automatique permettant le chargement/déchargement pendant la coupe
• Tolérances de perpendicularité et de squareness selon DIN EN ISO 9013-1

Commande

• Interface CNC conviviale avec grand écran
• Base de données technologique avec paramètres de coupe préconfigurés
• Compatibilité CypCut/CypNest pour flux CAO/FAO et nesting (Ai, DXF, PLT, LXD)
• Gestion des pressions gaz via électrovannes et vannes proportionnelles pilotées par CNC

Tête de coupe

• Tête RayTools avec réglage motorisé du focus, protection anti-collision et contrôle de hauteur
• Guidage du faisceau sans entretien via câble fibre optique flexible
• Configurations haute puissance (≈ ≥ 6 kW) avec têtes spéciales (ex. BOCI) disponibles

Sources laser

• Options de lasers à fibre (Ytterbium — Raycus) de 1 000 à 6 000 W disponibles sur demande
• Source réduisant les besoins de maintenance et les coûts d'exploitation
• Possibilités d'augmenter la puissance selon besoins de production

Spécifications techniques

• Dimensions table : 6 000 mm x 2 000 mm
• Poids maxi pièce : 2 000 kg
• Courses X / Y / Z : 2 020 mm / 6 050 mm / 120 mm
• Vitesse d'avance rapide : 80 m/min
• Temps de changement table : 15 s – 20 s
• Précision positionnement : 0,05 mm/m — Répétabilité : 0,03 mm/m
• Puissance laser fibre (configuration) : 1 500 W
• Longueur d'onde : 1,08 ± 10% µm
• Puissance absorbée : 5,3 kW — Alimentation : AC 380 V ± 10%, 50/60 Hz, 3xL+N
• Capacités de coupe : acier 12 mm, inox 4 mm, aluminium 3 mm
• Puissances entraînements X / Y / Z : 2 kW / 2 kW / 0,4 kW
• Dimensions extérieures : 16,3 m x 4,74 m x 2,15 m — Poids : 17 800 kg
