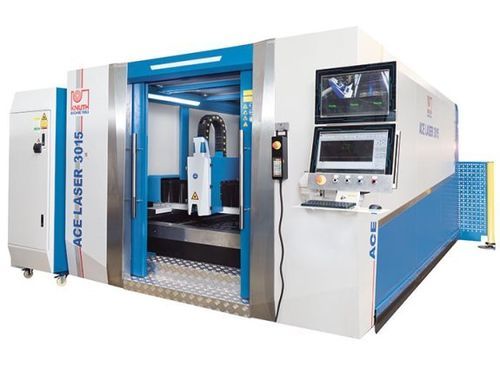

Machine de découpe laser à fibre ACE Laser 6020 3.0 R

pour métalde tôleCNC

Description
La gamme ACE Laser est une solution de découpe laser fibre conçue pour l’usinage industriel de tôles, offrant une qualité de pièce précise, une productivité élevée et des fonctions d’automatisation. Un équipement standard complet et des options de table navette permettent des flux de production efficaces, du prototype à la grande série dans l’électronique, l’aéronautique et l’automobile.

Points forts

• Construction portique avec entraînements bilatéraux et grande surface utile
• Table navette automatique pour chargement/déchargement pendant la coupe, réduction des temps morts
• Ensemble d’aspiration et de filtration complet ; carénage machine avec vitrages de protection

Détails du produit

• Portique axe Y en aluminium injecté : faible masse, grande rigidité et dynamique élevée
• Bâti soudé traité thermiquement pour éliminer les contraintes de fabrication et garantir une stabilité géométrique durable
• Guidages linéaires de précision et entraînements crémaillère/pignon de haute précision sur Y/Z pour positionnement fiable à haute vitesse
• Servomoteurs puissants sur tous les axes ; guidage du faisceau par fibre sans entretien
• Système automatique de table navette permettant l’échange de pièces pendant la coupe
• Tolérance de perpendicularité / équerrage selon DIN EN ISO 9013-1

Commande / Logiciels

• Commande CNC conviviale avec grand écran et base de données technologique contenant des paramètres de coupe préconfigurés
• Support CAO/FAO (CypCut/CypNest) : bibliothèque matériaux, imbrication, prise en charge Ai/DXF/PLT/LXD et ajustement de puissance en temps réel
• Accès Ethernet pour diagnostic et surveillance optionnelle par caméra intégrée
• Régulation des gaz via électrovannes et vannes proportionnelles (paramétrable depuis la commande)

Tête de coupe

• Tête RayTools avec réglage motorisé du point focal, protection anti-collision et contrôle de hauteur
• Conduite du faisceau par fibre optique flexible, sans entretien
• Option tête BOCI pour installations de haute puissance (à partir d’environ 6 kW)

Sources laser

• Sources à fibre Ytterbium (Raycus) disponibles de 1.000 W à 6.000 W ; équipement type : 3.000 W
• Source longue durée et peu d’entretien pour réduire les coûts d’exploitation ; puissances supérieures sur demande

Caractéristiques / spécifications techniques

• Modèle : ACE Laser 6020 3.0 R
• Zone de travail — Dimensions table : 6.000 mm x 2.000 mm ; Poids max. pièce : 2.000 kg
• Courses — X : 2.020 mm ; Y : 6.050 mm ; Z : 120 mm
• Avance rapide : 80 m/min ; Temps de changement navette : 15 s - 20 s
• Précision de positionnement : 0,05 mm/m ; Répétabilité : 0,03 mm/m
• Laser — Laser fibre : 3.000 W ; Longueur d’onde : 1,08 ± 10% µm ; Puissance absorbée : 12 kW ; Tension : AC 380V ± 10%, 50/60Hz, 3xL+N
• Capacités de coupe — Acier de construction : 18 mm ; Inox : 6 mm ; Aluminium : 5 mm
• Puissances d’entraînement — X : 2 kW ; Y : 2 kW ; Z : 0,4 kW
• Dimensions machine (L x l x h) : 16,3 m x 4,74 m x 2,15 m ; Poids : 17.800 kg
