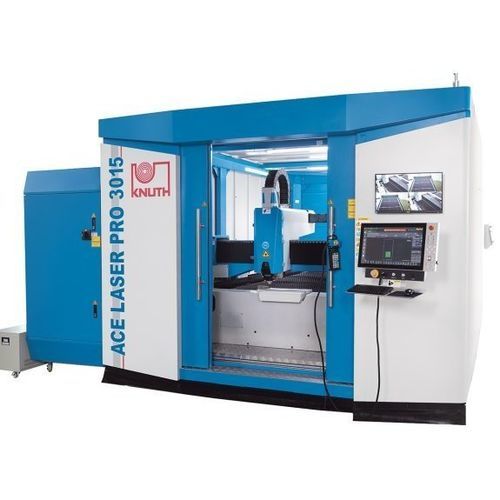

Machine de découpe laser à fibre ACE Laser PRO 3015 30R

pour métalde tôleCNC

Vue d'ensemble
La ACE Laser PRO 3015 30R est une machine industrielle de découpe laser à fibre conçue pour la découpe précise de pièces métalliques en production unitaire et en grande série. Équipée d'une table 3 000 × 1 500 mm et d'une source fibre de 30 kW, elle s'adresse aux environnements de production exigeants des secteurs électronique, aéronautique et automobile.

Points forts

• Plage de puissance laser : 12–30 kW (modèle présenté : 30 kW)
• Table navette 3 000 × 1 500 mm, poids max. pièce : 1 500 kg
• Pack découpe complet incluant extraction filtrée
• Service disponible : installation, mise en service et maintenance

Commande

• Commande CNC FSCUT8000 sur bus EtherCAT, conçue pour lasers fibre haute puissance (>8 kW)
• Interface opérateur avec fonctions industrielles et optimisation de processus
• HypCut CAM pour nesting, planification et ordonnancement

Tête de coupe

• Tête BLT 6 intelligente, développée pour applications haute puissance (jusqu'à 40 kW)
• Trajectoire optique optimisée et double captation de poussières pour stabilité et maintenance simplifiée
• Fonctions Smart-Piercing et Auto-Recut pour coupe assistée air/N2
• Design tiroir pour remplacement rapide des verres et lentilles ; surveillance des protections optiques incluse

Contrôle de hauteur

• Capteur capacitif avec intégration Ethernet : détection de hauteur, piquage segmenté/à pas, détection de bords, suppression de vibrations
• Fonction anti-collision pour réduire le risque d'accidents par basculement en production

Source laser

• Lasers fibre multimodules CW (série Raycus HP) offrant rendement électro-optique élevé et qualité de faisceau stable
• Conception nécessitant peu d'entretien pour réduire les coûts d'exploitation

Spécifications techniques
Zone de travail
Dimensions table : 3 000 mm × 1 500 mm
Poids maximum de la pièce : 1 500 kg

Courses
Course axe X : 1 550 mm
Course axe Y : 3 050 mm
Course axe Z : 370 mm

Avances rapides
Avance rapide X/Y : 200 m/min
Avance rapide Z : 35 m/min
Temps de changement table (navette) : 18–20 s

Précisions
Précision de positionnement : 0,03 mm/m
Répétabilité : 0,03 mm/m

Laser
Puissance laser fibre : 30 000 W
Longueur d'onde : 1,08 ± 0,5% µm
Tension d'alimentation : AC 380V ± 10%
Capacités de coupe indicatives : acier de construction 50 mm ; inox 40 mm ; aluminium 30 mm

Puissances d'entraînement
Puissance X : 2,9 kW
Puissance Y : 1,3 kW
Puissance Z : 0,75 kW

Dimensions et masse
Dimensions (L×l×H) : 9,54 m × 3,6 m × 2,58 m
Poids env. : 8 800 kg

Caractéristiques / données techniques

• Modèle : ACE Laser PRO 3015 30R
• Commande standard : FSCUT8000 (EtherCAT) ; CAM : HypCut ; nesting pris en charge
• Tête BLT6 intelligente, Smart-Piercing, Auto-Recut, contrôle capacitif de hauteur, anti-collision
• Pack découpe complet disponible avec extraction filtrée
