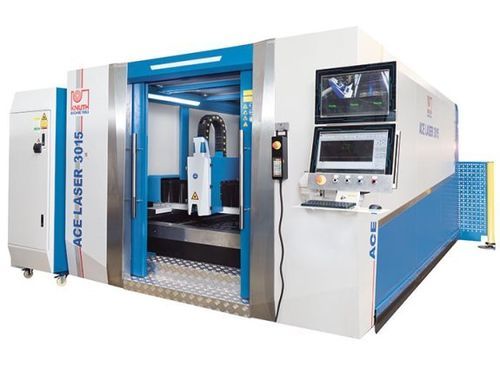

Machine de découpe laser à fibre ACE Laser 3015 2.0 R

pour métalde tôleCNC

Présentation
La ACE Laser 3015 2.0 R est une machine de découpe laser à fibre de type portique destinée à l'usinage industriel de tôles. Elle associe une zone de travail 3 000 × 1 500 mm à une source laser fibre de 2 000 W pour la production de pièces unitaires et la fabrication en séries moyennes dans les secteurs électronique, aéronautique et automobile.

Points forts

• Construction portique avec entraînements bilatéraux pour un guidage stable
• Table shuttle automatique permettant le chargement/déchargement pendant la découpe
• Carrosserie de protection, extraction/filtration intégrée

Zone de travail
Dimensions table : 3.000 mm x 1.500 mm
Poids max. de la pièce : 1.000 kg
Accélération axes X / Y : 10 m/s² — Z : 5 m/s²

Courses
Course axe X : 1.520 mm
Course axe Y : 3.050 mm
Course axe Z : 100 mm

Avances rapides
Avance rapide : 100 m/min
Temps de changement table : 10 s – 15 s

Précisions
Précision de positionnement : 0,03 mm/m
Répétabilité : 0,02 mm/m

Laser
Puissance laser (fibre) : 2.000 W
Longueur d'onde : 1,08 ± 10% µm
Fréquence d'impulsion : 50 ~ 5k Hz
Puissance absorbée : 6,5 kW
Tension d'alimentation : AC 380V ± 10%, 50/60Hz, 3xL+N
Capacités de coupe (typ.) : acier de construction 16 mm, acier inox 6 mm, aluminium 5 mm

Puissances d'entraînement
Entraînement X : 1 kW
Entraînement Y : 1,5 kW
Entraînement Z : 0,4 kW

Dimensions et masse
Dimensions (L × l × H) : 9,8 m × 3,7 m × 2,15 m
Masse : 8.000 kg

Détails produit

• Construction portique avec entraînement des deux côtés et zone de travail adaptée aux formats de tôle courants (3000×1500 mm ; variantes jusqu’à 6000×2000 mm)
• Portique de l'axe Y en pièce moulée d'aluminium pour masse réduite et rigidité élevée
• Bâti soudé et traité thermiquement pour éliminer les contraintes et garantir la précision dans le temps
• Guidages linéaires de précision et entraînements crémaillère/pignon de haute précision
• Servomoteurs sur tous les axes et tête de coupe RayTools avec autofocus et protection anti-collision
• Table shuttle automatique pour réduire les temps d'arrêt en production

Commande et logiciel

• Interface CNC ergonomique et base de données technologique avec paramètres de coupe
• Support logiciel CypCut pour nesting et coupe ; formats de fichiers courants pris en charge
• Régulation pression gaz via électrovannes et vannes proportionnelles pilotées depuis la commande

Tête de coupe

• Tête RayTools avec réglage motorisé de la position de mise au point, garde anti-collision et contrôle de hauteur
• Guidage du faisceau par fibre optique flexible, maintenance réduite
• Pour puissances élevées (≥ 6 kW) possibilité de têtes haute performance (ex. BOCI)

Sources laser

• Sources fiber Ytterbium (Raycus) disponibles de 1 000 à 6 000 W selon configuration
• Source sans entretien réduisant les coûts d'exploitation

Caractéristiques techniques

• Zone de travail : 3.000 x 1.500 mm
• Courses (X × Y × Z) : 1.520 mm × 3.050 mm × 100 mm
• Avance rapide : 100 m/min
• Accélération : X/Y 10 m/s², Z 5 m/s²
• Précision de positionnement : 0,03 mm/m — Répétabilité : 0,02 mm/m
• Puissance laser (fibre) : 2.000 W (configuration typique)
• Capacités de coupe : acier 16 mm ; inox 6 mm ; aluminium 5 mm
• Puissance absorbée : 6,5 kW — Alimentation : AC 380V ±10%, 50/60Hz, 3xL+N
• Dimensions globales : 9,8 m × 3,7 m × 2,15 m — Poids : 8.000 kg
• Équipements standards : carénage de protection, table shuttle automatique, extraction/filtration, tête RayTools avec autofocus, CNC CypCut/FSCUT2000
