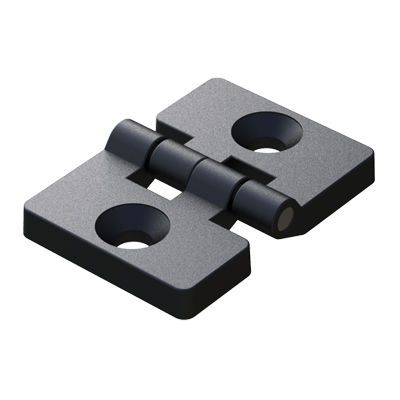

Charnière en polyamide JTPAA
à visser270°pour panneaux

Charnière en polyamide - JTPAA - ISC PLASTIC PARTS - à visser / 270° / pour panneaux
Charnière en polyamide - JTPAA - ISC PLASTIC PARTS - à visser / 270° / pour panneaux
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Matériaux
en polyamide
Fixation
à visser
Angle d'ouverture
270°
Applications
pour panneaux, pour assemblage de profilé
Longueur

Max: 45 mm
(1,772 in)

Min: 24 mm
(0,945 in)

Largeur

Max: 40 mm
(1,575 in)

Min: 25 mm
(0,984 in)

Épaisseur

Max: 10 mm
(0,394 in)

Min: 4 mm
(0,157 in)

Description

Description
La gamme de charnières symétriques à fixer par vis à tête fraisée (modèle JTPAA) couvre des épaisseurs de 4 mm à 10 mm. Elles sont conçues pour des applications industrielles et de mobilier telles que la protection de machines, l'assemblage de profils métalliques, la menuiserie et l'ébénisterie, offrant un mouvement d'ouverture/fermeture maîtrisé tout en restant discrètes.

Principales informations
  • Angle d'ouverture maximum : 270° (modèles avec angles inférieurs disponibles)
  • Corps : PA6 renforcé avec 30 % fibre de verre (PA6 30% GF)
  • Goupille : acier inoxydable
  • Fixation : vis à tête fraisée compatible DIN 7991 pour les références listées
  • Marquage/logo personnalisé possible sur demande
  • Résistance maximale de travail (poids en Kgs) déterminée par un laboratoire externe agréé


Conformités et mesures
  • UL94 : non renseigné
  • Indice IP : non renseigné
  • RoHS : conforme
  • Unités de mesures : millimètres


Table des références / Tableau technique
Référence | D x B | L | Poids (Kgs) | A | H / R | M | Type
01200100001 | 35 x 25 | 24,00 | 70 | 270º | 4,00 / 2,50 | M4 | DIN 7991
01200100002 | 47 x 25 | 30,00 | 70 | 270º | 4,00 / 2,50 | M4 | DIN 7991
01200100021 | 50 x 40 | 30,00 | 70 | 270º | 7,00 / 7,00 | M6 | DIN 7991
01200100022 | 80 x 40 | 45,00 | 95 | 270º | 7,00 / 7,00 | M6 | DIN 7991
01200100577 | 80 x 40 | 45,00 | 95 | 270º | 7,00 / 7,00 | M8 | DIN 7991

Caractéristiques / spécifications techniques
  • Modèle : JTPAA
  • Type : Charnière symétrique pour fixation par vis à tête fraisée, 2 trous
  • Corps : PA6 30% GF (Nylon 6 renforcé 30% fibre de verre)
  • Goupille : acier inoxydable
  • Plages d'épaisseur supportées : 4 mm à 10 mm
  • Angle de rotation maximum : 270° (selon modèle)
  • Fixation : vis à tête fraisée (ex. DIN 7991 pour variantes listées)
  • Options de filetage : M4, M6, M8 selon référence
  • Valeurs de poids : fournies par référence dans la table (Kg)
  • RoHS : conforme ; UL94 et IP : non renseignés
  • Unités : millimètres
  • Dessin 2D (PDF) et vidéo produit disponibles
