Articulation pivotante pour assemblage de profilés THCCC

Description

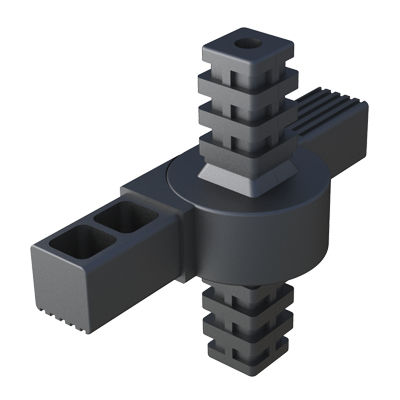

Le raccord articulé 4 voies THCCC est conçu pour connecter quatre tubes carrés. L'articulation horizontale est réglable selon la référence (0º–190º ou 0º–180º). La goupille verticale effectue une rotation autour de son axe (pas d'inclinaison) et peut être remplacée pour s'adapter à d'autres géométries. Matière: Nylon (PA6).

Documents et conformité

• RoHS : Conforme
• UL94 : non spécifié / non applicable
• Indice IP : non spécifié / non applicable
• Plan 2D (PDF) et vidéo démonstrative disponibles

Mesures
Mesures exprimées en : Millimètres

Table des références
Référence | Pour Tube | Épaisseur Tube | L / H | Angle (A) [Type]
02300400218 | 25 x 25 | 1,50 | 38,00 / 42,00 | 0º à 190º [1]
02300400219 | 25 x 25 | 1,50 | 38,00 / 42,00 | 0º à 180º [4]
02300400228 | 40 x 40 | 2,00 | 49,00 / 42,50 | 0º à 180º [3]

Ressources
Plan 2D disponible (PDF). Vidéo produit disponible montrant le montage et le mouvement.

Caractéristiques / Spécifications techniques

• Modèle / Famille : THCCC
• Application : raccord articulé pour tubes carrés (4 tubes)
• Matériau : Nylon (PA6)
• Plage d'angle horizontale : 0º–190º ou 0º–180º selon référence
• Goupille verticale : rotation sur axe, remplaçable
• Unités : millimètres
• Conformité RoHS : Oui
• UL94 : non spécifié
• Indice IP : non spécifié
• Références et dimensions : 02300400218 (25 x 25, ép.1,50, L/H 38,00/42,00, 0º–190º), 02300400219 (25 x 25, ép.1,50, 0º–180º), 02300400228 (40 x 40, ép.2,00, 0º–180º)
