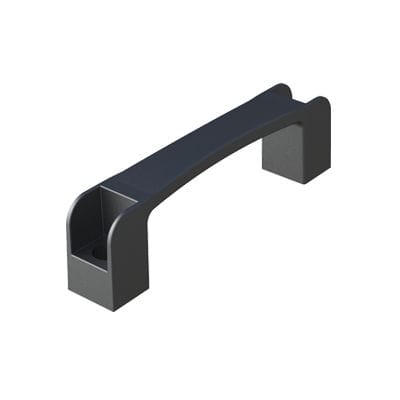

Poignée étrier JTPMC

pour machinede tiragepour porte

Description
Poignée avec bases carrées conçue pour les portes de machinerie et pour le déplacement manuel d'équipements auxiliaires. Convient aux applications industrielles nécessitant une fixation par vis.

Documents et conformité
UL94 : non spécifié
IP : non spécifié
RoHS : conforme

Mesures
Mesures exprimées en : Millimètres

Médias
Dessin 2D (PDF) et vidéo produit (MP4) disponibles depuis la fiche produit.

Variantes / Références (table)
Référence | L | D | X | H | A | Poids Maximum (W) | Pour vis | Convient pour vis DIN
01200100058 | 137,00 | 117,00 | 97,00 | 36,00 | 18,00 | 174 | M6 | DIN 912
01200100059 | 137,00 | 117,00 | 97,00 | 36,00 | 18,00 | 174 | M8 | DIN 912
01200100060 | 152,00 | 132,00 | 112,00 | 40,00 | 18,00 | 174 | M6 | DIN 912
01200100061 | 152,00 | 132,00 | 112,00 | 40,00 | 18,00 | 174 | M8 | DIN 912

Caractéristiques / spécifications techniques

• Modèle / désignation commerciale : JTPMC
• Marque : ISC Plastic Parts
• Usage prévu : portes de machinerie et déplacement manuel d'équipements auxiliaires
• RoHS : conforme
• UL94 : non spécifié
• Indice IP : non spécifié
• Unités : millimètres
• Références disponibles : 01200100058, 01200100059, 01200100060, 01200100061
• Vis compatibles : M6, M8 (selon référence) ; vis recommandée : DIN 912
• Poids maximum (W) par variante : 174 (valeur indiquée)
• Médias associés : dessin 2D (PDF) et vidéo produit (MP4)
