Articulation pivotante pour assemblage de profilés THCYE

Description

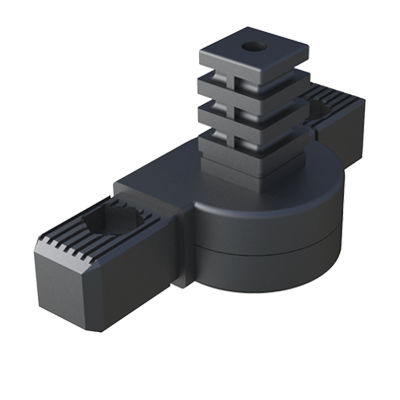

Le raccord articulé 3 voies THCYE est conçu pour assembler trois tubes carrés. Il permet un réglage angulaire selon référence (plages 0º–190º ou 45º–200º) et comporte des logements pour écrou hexagonal sur les goupilles horizontales.

Documents et conformité

• Plans PDF: disponible
• UL94: -
• IP: -
• RoHS: Conforme
• Mesures exprimées en: Millimètres
• Vidéo: disponible

Références
Référence | Pour Tube | Épaisseur Tube | L / H | Angle (A) [Type] | Logement Écrou (SW)
02300400059 | 20 x 20 | 1,50 | 35,00 / 42,00 | 0º à 190º [1] | SW 10
02300400066 | 30 x 30 | 2,00 | 41,00 / 41,00 | 0º à 190º [1] | SW 13
02300400067 | 30 x 30 | 2,00 | 41,00 / 41,00 | 45º à 200º [1] | SW 13

Caractéristiques / spécifications techniques

• Fonction: raccord articulé pour connecter trois tubes carrés
• Plages d'angle disponibles: 0º–190º ou 45º–200º selon la référence
• Matériau: Nylon (PA6) avec renfort en fibre de verre
• Tailles compatibles: 20 x 20 mm, 30 x 30 mm
• Épaisseurs disponibles: 1,50 mm, 2,00 mm
• Logement écrou: SW 10, SW 13
• Conformité RoHS: oui
• Documents: dessins 2D (PDF) et vidéo produit disponibles
