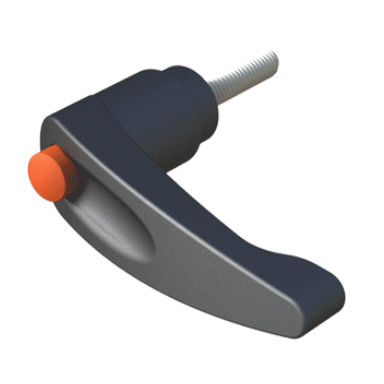

Manette indexable de polyamide LHKB
en acier inoxydableen polyamide renforcé de fibre de verreavec insert fileté

Manette indexable de polyamide - LHKB - ISC PLASTIC PARTS - en acier inoxydable / en polyamide renforcé de fibre de verre / avec insert fileté
Manette indexable de polyamide - LHKB - ISC PLASTIC PARTS - en acier inoxydable / en polyamide renforcé de fibre de verre / avec insert fileté
Manette indexable de polyamide - LHKB - ISC PLASTIC PARTS - en acier inoxydable / en polyamide renforcé de fibre de verre / avec insert fileté - image - 2
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Matériau
en acier inoxydable, de polyamide, en polyamide renforcé de fibre de verre
Autres caractéristiques
avec insert fileté, poignées à tige filetée

Description

Présentation
La poignée mâle LHKB à vis et bouton de déblocage rapide permet un serrage/déserrage manuel rapide pour des montages ou dispositifs industriels.

Construction et matériaux
  • Poignée : nylon renforcé de fibre de verre (PA6 15 % GF)
  • Tige filetée : acier traité ou inox AISI-303
  • Ressort : acier inoxydable
  • Disponible sur demande en 5 couleurs d'identification ; associations poignée/bouton fournies aléatoirement


Variantes et dimensions
Tailles de filetage disponibles : M5, M6, M8, M10 et M12. Mesures exprimées en millimètres. Références et dimensions :
En-tête : Référence | Métrique (d) | e | L | H | h2
00301201156 | M5 | 10,00 | 51,00 | 38,00 | 33,00
00301201157 | M5 | 20,00 | 51,00 | 38,00 | 33,00
00301201158 | M6 | 15,00 | 51,00 | 38,00 | 33,00
00301201161 | M6 | 15,00 | 75,00 | 48,00 | 42,00
00301201162 | M6 | 20,00 | 75,00 | 48,00 | 42,00
00301201159 | M6 | 25,00 | 51,00 | 38,00 | 33,00
00301201163 | M6 | 30,00 | 75,00 | 48,00 | 42,00
00301201160 | M6 | 40,00 | 51,00 | 38,00 | 33,00
00301201164 | M6 | 40,00 | 75,00 | 48,00 | 42,00
00301201165 | M8 | 20,00 | 75,00 | 48,00 | 42,00
00301201171 | M8 | 20,00 | 98,00 | 63,00 | 51,00
00301201166 | M8 | 33,00 | 75,00 | 48,00 | 42,00
00301201172 | M8 | 33,00 | 98,00 | 63,00 | 51,00
00301201167 | M8 | 47,00 | 75,00 | 48,00 | 42,00
00301201173 | M8 | 47,00 | 98,00 | 63,00 | 51,00
00301201168 | M10 | 20,00 | 75,00 | 48,00 | 42,00
00301201174 | M10 | 20,00 | 98,00 | 63,00 | 51,00
00301201169 | M10 | 30,00 | 75,00 | 48,00 | 42,00
00301201175 | M10 | 30,00 | 98,00 | 63,00 | 51,00
00301201170 | M10 | 40,00 | 75,00 | 48,00 | 42,00
00301201176 | M10 | 40,00 | 98,00 | 63,00 | 51,00
00301201177 | M12 | 30,00 | 98,00 | 63,00 | 51,00
00301201178 | M12 | 40,00 | 98,00 | 63,00 | 51,00
00301201179 | M12 | 60,00 | 98,00 | 63,00 | 51,00

Conformités et documents
UL94 : non disponible
Indice IP : non disponible
RoHS : conforme
Mesures exprimées en : millimètres
Plans 2D (PDF) : disponibles
Vidéo produit : disponible

Caractéristiques techniques
  • Modèle : LHKB, poignée mâle à déblocage rapide
  • Matériau poignée : nylon renforcé de fibre de verre (PA6 15 % GF)
  • Tige filetée : acier traité ou inox AISI-303
  • Ressort : acier inoxydable
  • Tailles de filetage : M5, M6, M8, M10, M12
  • Références et dimensions disponibles dans le tableau ci‑dessus (mm)
  • RoHS : conforme
  • Plans 2D (PDF) et vidéo produit disponibles
