Bouton fileté AKKM

moletéen acier zinguéen polypropylène

Présentation

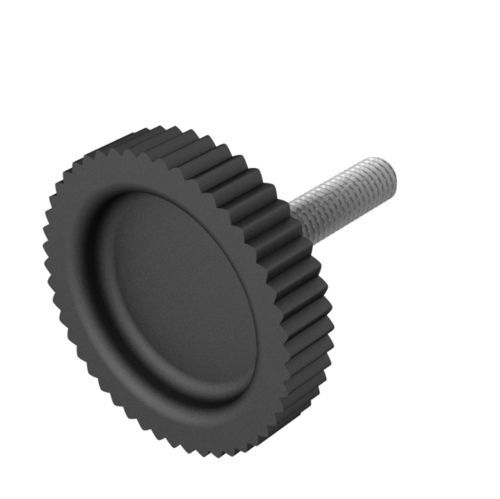

Le bouton mâle AKKM est un élément de fixation pour serrage manuel en environnement industriel. Il dispose d'une tête moletée pour une meilleure prise lors des opérations manuelles. Diamètre de tête : 30 mm pour toutes les références.

Matériaux

• Filetage : ZCS (acier zingué)
• Tête : PP (polypropylène)

Dimensions et variantes
Diamètre de tête : 30 mm pour toutes les références. Filetages disponibles : M4, M5, M6, M8. Mesures exprimées en : millimètres.
Référence | M | L | A | C | B | D
02500400030 | M4 | 7,00 | 30,00 | 15,00 | 10,00 | 4,00
02500400031 | M4 | 20,00 | 30,00 | 15,00 | 10,00 | 4,00
02500400032 | M5 | 10,00 | 30,00 | 15,00 | 10,00 | 4,00
02500400033 | M5 | 15,00 | 30,00 | 15,00 | 10,00 | 4,00
02500400034 | M5 | 20,00 | 30,00 | 15,00 | 10,00 | 4,00
02500400035 | M5 | 25,00 | 30,00 | 15,00 | 10,00 | 4,00
02500400036 | M5 | 30,00 | 30,00 | 15,00 | 10,00 | 4,00
02500400037 | M6 | 10,00 | 30,00 | 15,00 | 10,00 | 4,00
02500400038 | M6 | 15,00 | 30,00 | 15,00 | 10,00 | 4,00
02500400039 | M6 | 20,00 | 30,00 | 15,00 | 10,00 | 4,00
02500400040 | M6 | 25,00 | 30,00 | 15,00 | 10,00 | 4,00
02500400041 | M6 | 30,00 | 30,00 | 15,00 | 10,00 | 4,00
02500400042 | M6 | 35,00 | 30,00 | 15,00 | 10,00 | 4,00
02500400043 | M6 | 45,00 | 30,00 | 15,00 | 10,00 | 4,00
02500400044 | M8 | 10,00 | 30,00 | 15,00 | 10,00 | 4,00
02500400045 | M8 | 15,00 | 30,00 | 15,00 | 10,00 | 4,00
02500400046 | M8 | 25,00 | 30,00 | 15,00 | 10,00 | 4,00

Certifications et conformité

• RoHS : conforme
• UL94 : non renseigné
• IP : non renseigné

Documents et médias

• Plans 2D (PDF) : disponibles sur la fiche produit lorsque fournis
• Vidéo produit : disponible

Caractéristiques techniques

• Modèle : AKKM
• Type : bouton mâle à tête moletée
• Diamètre tête : 30 mm
• Matériau filetage : ZCS (acier zingué)
• Matériau tête : PP (polypropylène)
• Tailles filetées : M4, M5, M6, M8
• Unités : millimètres
