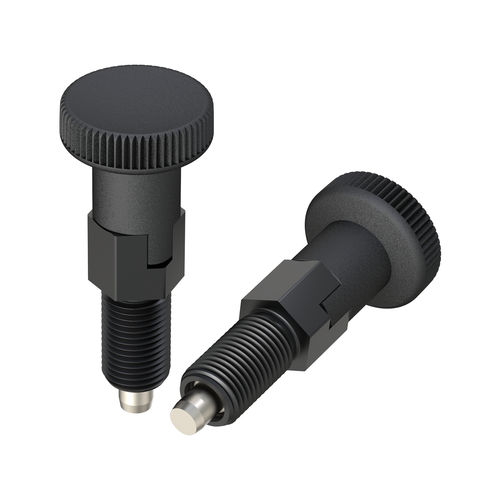

Doigt d'indexage en technopolymère CAE

en acier inoxydableverrouillablefileté

Présentation
La gamme CAE se compose d'un indexage verrouillable avec tête moletée en PA6 (polyamide 6) muni d'un hexagone de réglage. Le filetage est à pas fin en acier inoxydable (SS). Le poussoir est disponible en acier (S) ou en acier inoxydable (SS).

Utilisation
Les goupilles de verrouillage et de positionnement servent à verrouiller, indexer ou fixer deux composants ou plus dans une position définie. Un positionnement fixe temporaire est possible et peut être libéré ou modifié à tout moment en actionnant le loquet. Aucun outil supplémentaire n'est requis pour l'utilisation.

Documentation et conformité
Plan 2D (PDF) : disponible.
UL94 : non disponible.
IP : non disponible.
RoHS : conforme.
Unités de mesure : millimètres.
Vidéo : disponible.

Table des références et principales cotes
Référence | D | d | M | H | T | L | h | SW
03100400060 | 21,00 | 5,00 | M10 x 1,00 | 51,00 | 5,00 | 17,00 | 5,00 | 12
03100400061 | 25,00 | 6,00 | M12 x 1,50 | 61,00 | 6,00 | 20,00 | 6,00 | 14
03100400062 | 31,00 | 8,00 | M16 x 1,50 | 75,50 | 8,00 | 26,00 | 8,00 | 19
03100400063 | 31,00 | 10,00 | M20 x 1,50 | 91,00 | 10,00 | 33,00 | 10,00 | 22

Options

• Poussoir : acier (S) ou acier inoxydable (SS)
• Tête moletée en PA6 avec hexagone de réglage
• Fabrication possible en couleurs RAL sur demande

Caractéristiques / spécifications techniques

• Famille / modèle : CAE
• Fonction : indexage verrouillable (goupille de verrouillage et de positionnement)
• Matériau tête : PA6 (polyamide 6), moletée, avec hexagone de réglage
• Filetage : acier inoxydable (SS), pas fin
• Poussoir : acier (S) ou acier inoxydable (SS)
• RoHS : conforme
• UL94 : non spécifié / non disponible
• Indice de protection IP : non spécifié / non disponible
• Unités de mesure : millimètres
• Références disponibles : 03100400060, 03100400061, 03100400062, 03100400063
• Documentation : plans 2D (PDF) et vidéo produit disponibles
