Bouton moleté LHRB

filetéà ailettesen acier zingué

Présentation
Le bouton mâle LHRB présente une tête moletée et un filet (tige filetée) adapté aux assemblages mécaniques et équipements. Une version femelle est disponible (LHRM).

Conformité & documentation

• Plan PDF : disponible (fichier de plan téléchargeable)
• UL94 : non disponible
• IP : non renseigné / non applicable
• RoHS : conforme
• Mesures exprimées en : Millimètres
• Vidéo : vidéo produit disponible

Visuels

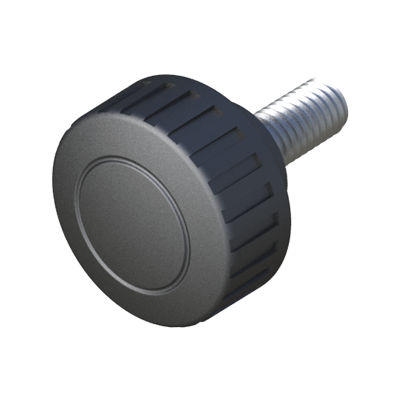

Image render disponible et dessin technique disponible.

Tableau des variantes (dimensions & références)
Référence | M | L | A | C | B | D
00301200892 | M5 | 10,00 | 22,00 | 13,00 | 15,00 | 5,00
00301200902 | M5 | 10,00 | 30,00 | 15,00 | 17,00 | 6,00
00301200893 | M5 | 15,00 | 22,00 | 13,00 | 15,00 | 5,00
00301200903 | M5 | 15,00 | 30,00 | 15,00 | 17,00 | 6,00
00301200894 | M5 | 20,00 | 22,00 | 13,00 | 15,00 | 5,00
00301200904 | M5 | 20,00 | 30,00 | 15,00 | 17,00 | 6,00
00301200895 | M5 | 25,00 | 22,00 | 13,00 | 15,00 | 5,00
00301200905 | M5 | 25,00 | 30,00 | 15,00 | 17,00 | 6,00
00301200896 | M5 | 30,00 | 22,00 | 13,00 | 15,00 | 5,00
00301200906 | M5 | 30,00 | 30,00 | 15,00 | 17,00 | 6,00
00301200897 | M6 | 10,00 | 22,00 | 13,00 | 15,00 | 5,00
00301200907 | M6 | 10,00 | 30,00 | 15,00 | 17,00 | 6,00
00301200920 | M6 | 10,00 | 40,00 | 19,00 | 22,00 | 9,00
00301200898 | M6 | 15,00 | 22,00 | 13,00 | 15,00 | 5,00
00301200908 | M6 | 15,00 | 30,00 | 15,00 | 17,00 | 6,00
00301200921 | M6 | 15,00 | 40,00 | 19,00 | 22,00 | 9,00
00301200900 | M6 | 25,00 | 22,00 | 13,00 | 15,00 | 5,00
00301200910 | M6 | 25,00 | 30,00 | 15,00 | 17,00 | 6,00
00301200923 | M6 | 25,00 | 40,00 | 19,00 | 22,00 | 9,00
00301200901 | M6 | 30,00 | 22,00 | 13,00 | 15,00 | 5,00
00301200911 | M6 | 30,00 | 30,00 | 15,00 | 14,80 | 6,00
00301200924 | M6 | 30,00 | 40,00 | 19,00 | 22,00 | 9,00
00301200912 | M6 | 35,00 | 30,00 | 15,00 | 17,00 | 6,00
00301200913 | M6 | 40,00 | 30,00 | 15,00 | 17,00 | 6,00
00301200925 | M6 | 40,00 | 40,00 | 19,00 | 22,00 | 9,00
00301200914 | M8 | 15,00 | 30,00 | 15,00 | 17,00 | 6,00
00301200926 | M8 | 15,00 | 40,00 | 19,00 | 22,00 | 9,00
00301200932 | M8 | 15,00 | 50,00 | 21,00 | 30,00 | 16,00
00301200915 | M8 | 20,00 | 30,00 | 15,00 | 17,00 | 6,00
00301200927 | M8 | 20,00 | 40,00 | 19,00 | 22,00 | 9,00
00301200933 | M8 | 20,00 | 50,00 | 21,00 | 30,00 | 16,00
00301200916 | M8 | 25,00 | 30,00 | 15,00 | 17,00 | 6,00
00301200928 | M8 | 25,00 | 40,00 | 19,00 | 22,00 | 9,00
00301200934 | M8 | 25,00 | 50,00 | 21,00 | 30,00 | 16,00
00301200917 | M8 | 30,00 | 30,00 | 15,00 | 17,00 | 6,00
00301200929 | M8 | 30,00 | 40,00 | 19,00 | 22,00 | 9,00
00301200935 | M8 | 30,00 | 50,00 | 21,00 | 30,00 | 16,00
00301200918 | M8 | 35,00 | 30,00 | 15,00 | 17,00 | 6,00
00301200930 | M8 | 35,00 | 40,00 | 19,00 | 22,00 | 9,00
00301200936 | M8 | 35,00 | 50,00 | 21,00 | 30,00 | 16,00
00301200919 | M8 | 40,00 | 30,00 | 15,00 | 17,00 | 6,00
00301200931 | M8 | 40,00 | 40,00 | 19,00 | 22,00 | 9,00
00301200937 | M8 | 40,00 | 50,00 | 21,00 | 30,00 | 16,00
00301200938 | M10 | 15,00 | 50,00 | 21,00 | 30,00 | 16,00
00301200939 | M10 | 20,00 | 50,00 | 21,00 | 30,00 | 16,00
00301200940 | M10 | 25,00 | 50,00 | 21,00 | 30,00 | 16,00
00301200941 | M10 | 30,00 | 50,00 | 21,00 | 30,00 | 16,00
00301200942 | M10 | 35,00 | 50,00 | 21,00 | 30,00 | 16,00
00301200943 | M10 | 40,00 | 50,00 | 21,00 | 30,00 | 16,00

Famille associée / notes
Ce produit appartient à la famille LHRB. Les pages associées indiquent des familles proches (ex. MTV) mentionnant des corps en POM, des tiges filetées en acier zingué et des couleurs disponibles (Gris RAL 7038, Noir RAL 7021, Rouge RAL 3001).
