Bouton fileté BAEPA
à ailettesen nylon 6en acier zingué

Bouton fileté - BAEPA - ISC PLASTIC PARTS - à ailettes / en nylon 6 / en acier zingué
Bouton fileté - BAEPA - ISC PLASTIC PARTS - à ailettes / en nylon 6 / en acier zingué
Bouton fileté - BAEPA - ISC PLASTIC PARTS - à ailettes / en nylon 6 / en acier zingué - image - 2
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Type
fileté
Forme
à ailettes
Matériau
en nylon, en nylon 6, en acier zingué
Autres caractéristiques
ergonomique

Description

Description produit

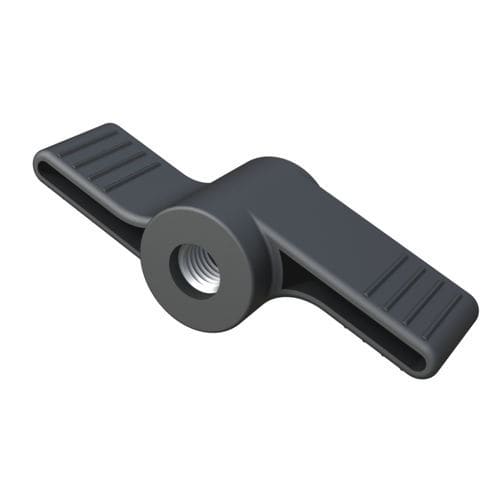

Le volant femelle à trou traversant BAEPA intègre un écrou fermement empressé et une géométrie d'ailette assurant une prise manuelle sûre et antidérapante. Le trou traversant permet le montage direct sur tiges filetées ou boulons pour des assemblages axiaux.

Matériaux
  • Références avec Ø ext ailettes 27 et 37 : PA6 (Nylon).
  • Références avec Ø ext ailettes 47 et 67 : PA6 30% GF (Nylon renforcé en fibre de verre à 30%).
  • Insert fileté : acier zingué. Inserts en acier inoxydable ou autres matériaux disponibles sur demande.


Dimensions / Références (tableau)
Référence | M | A (mm) | H (mm) | m (mm) | D (mm)
03100400301 | M5 | 27,00 | 14,00 | 2,00 | 16,00
03100400302 | M5 | 37,00 | 18,00 | 5,00 | 16,00
03100400303 | M6 | 37,00 | 18,00 | 5,00 | 18,30
03100400304 | M6 | 47,00 | 18,00 | 5,00 | 18,30
03100400305 | M8 | 47,00 | 18,00 | 5,00 | 18,30
03100400306 | M6 | 67,00 | 23,00 | 5,00 | 18,30
03100400300 | M8 | 67,00 | 23,00 | 5,00 | 18,30

Informations complémentaires
  • Plan : PDF 2D disponible en téléchargement.
  • UL94 : non applicable / pas de classification indiquée.
  • IP : non applicable / pas de classification indiquée.
  • RoHS : conforme.
  • Mesures exprimées en millimètres.
  • Vidéo : vidéo produit disponible.


Caractéristiques / spécifications techniques
  • Marque : ISC Plastic Parts
  • Modèle / Dénomination commerciale : BAEPA
  • Type de produit : Volant femelle à trou traversant
  • Matériaux principaux : PA6 (Ø27, Ø37) ; PA6 30% GF (Ø47, Ø67)
  • Matériau de l'insert fileté : Acier zingué (inox disponible sur demande)
  • Conformité : RoHS
  • Taille des filetages : M5, M6, M8
  • Dimensions : voir tableau ci‑dessus (mm)
