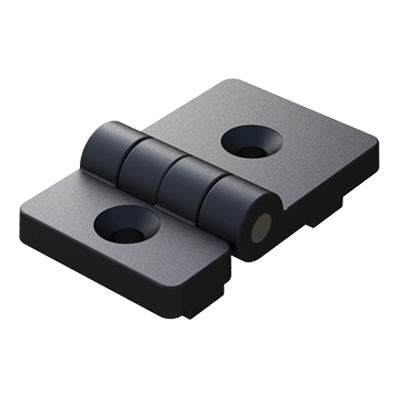

Charnière en polyamide JTPHA

270°pour profilés en aluminiumpour panneaux

Description
Charnière asymétrique à fixation par vis fraisée (modèle JTPHA) conçue pour épaisseurs de 4 mm à 10 mm. Adaptée aux usages industriels : protection de machine, assemblage de profils métalliques ou aluminium, menuiserie et mobilier, avec un fonctionnement d'ouverture/fermeture précis et un aspect discret.

Principales caractéristiques

• Des saillies à la base assurent guidage, positionnement précis et assemblage rapide pour la connexion de profils en aluminium.
• Angle maximum de rotation : 270° (versions avec angles inférieurs disponibles).
• Corps : PA6 30% GF (Nylon 6 renforcé 30% fibre de verre).
• Goupille : acier inoxydable.
• Possibilité de personnalisation : marquage logo sur demande.
• La résistance maximale de travail (poids en kg) est une valeur obtenue et certifiée par un laboratoire externe.

Conformité et informations générales
UL94 : non précisé
IP : non précisé
RoHS : conforme
Unités de mesure : millimètres
Vidéo : disponible sur la fiche produit

Tableau des variantes
Référence | D x B | L | Poids (Kgs) | Angle | A | H / R | M / Type | h1 / h2 | b1 / b2
01200100587 | 65 x 40 | 37,50 | 70 | 270º | 7,00 / 7,00 | 7,00 / 7,00 | M6 (DIN 7991) | 1,50 / 1,50 | 8,00 / 8,00
01200100588 | 65 x 40 | 37,50 | 70 | 270º | 7,00 / 7,00 | 7,00 / 7,00 | M6 (DIN 7991) | 1,50 / 3,00 | 10,00 / 10,00
01200100589 | 65 x 40 | 37,50 | 70 | 270º | 7,00 / 7,00 | 7,00 / 7,00 | M6 (DIN 7991) | 3,00 / 3,00 | 10,00 / 10,00

Dessin & médias
Dessin 2D (PDF) disponible. Rendu produit, dessin technique et vidéo produit (MP4) disponibles sur la fiche.

Caractéristiques / spécifications techniques

• Brand: ISC Plastic Parts
• Modèle / Référence : JTPHA
• Type : Charnière asymétrique à 2 trous fraisés pour vis
• Gamme d'épaisseur : 4 mm à 10 mm
• Angle maximum de rotation : 270º (versions avec angles inférieurs disponibles)
• Matériau corps : PA6 30% GF (Nylon 6 + 30% fibre de verre)
• Goupille : acier inoxydable
• Visserie / filetage : M6 (DIN 7991)
• Unités : millimètres
• RoHS : conforme
• Résistance maximale de travail (kg) : valeur certifiée par laboratoire externe
• Références : 01200100587, 01200100588, 01200100589
