Boulon de serrage CAH

en acier inoxydableen polyamide

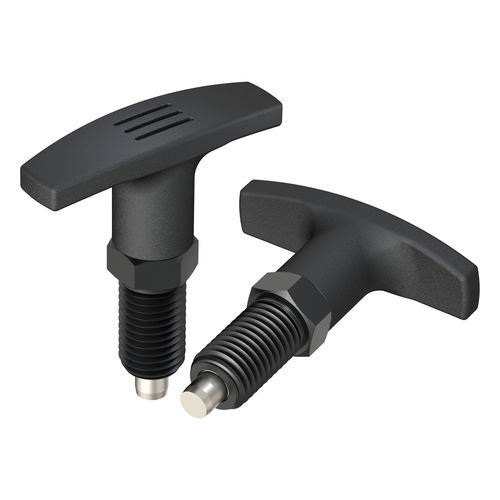

Présentation : La famille CAH comprend un indexage métallique sans blocage avec tête en T en PA6 (polyamide 6) pourvu d'un hexagone de réglage. Le filetage est à pas fin en acier inoxydable (SS) ; le poussoir est disponible en acier (S) ou en acier inoxydable (SS).

Utilisation :

• Pour l'indexage, le verrouillage et la fixation de deux composants ou plus dans la position souhaitée.
• Permet un positionnement fixe temporaire réversible à tout moment en actionnant le loquet.
• Conçu pour une utilisation manuelle sans outillage supplémentaire.

Certifications / Normes : RoHS : Conforme
UL94 : Non spécifié
IP : Non spécifié

Informations complémentaires : Possibilité de fabrication en couleurs RAL. Mesures exprimées en millimètres. Plan technique (PDF) disponible en téléchargement depuis la fiche produit. Vidéo de démonstration disponible.

Tableau des références / Dimensions : Référence | A x B | d | M | H | T | L | h | SW
03100400090 | 50,00 x 15,00 | 6,00 | M12 x 1,50 | 56,00 | 6,00 | 20,00 | 6,00 | 14
03100400091 | 60,00 x 18,00 | 8,00 | M16 x 1,50 | 75,00 | 8,00 | 26,00 | 8,00 | 19
03100400092 | 60,00 x 18,00 | 10,00 | M20 x 1,50 | 86,00 | 10,00 | 33,00 | 10,00 | 22

Caractéristiques / Spécifications techniques :

• Modèle / Série : CAH
• Type : Indexage fileté (sans blocage) avec tête en T
• Matériau tête : PA6 (polyamide 6)
• Caractéristique tête : Tête en T avec hexagone de réglage
• Filetage : Pas fin, acier inoxydable (SS)
• Poussoir : Acier (S) ou acier inoxydable (SS)
• Unités : Millimètres
• Références disponibles : 03100400090, 03100400091, 03100400092
• Documents techniques : Plan 2D (PDF) et vidéo produit disponibles
