Colonnette LHGB

Présentation

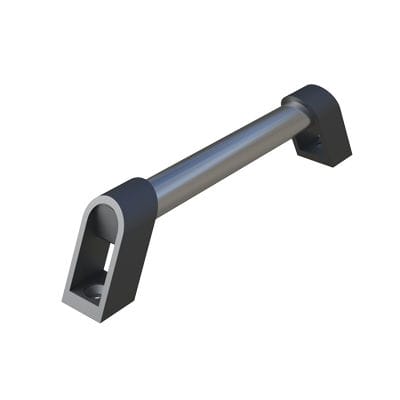

Poignée tubulaire déportée en aluminium LHGB, conçue pour portes et équipements de machinerie. Construction : tube en aluminium associé à des bases carrées en nylon renforcé pour fixation mécanique. Finition visuelle adaptée aux applications industrielles.

Documents et conformité
UL94 : non spécifié
IP : non spécifié
RoHS : conforme

Informations complémentaires
Mesures exprimées en : Millimètres

Multimédia
Plan : disponible (dossier PDF téléchargeable depuis la fiche produit)
Vidéo : disponible (vidéo produit)

Table des références et dimensions
Colonnes : Référence | Diamètre du tube (D) | L | A | B | C | h | d
00301400065 | 20 | 200,00 | 47,00 | 23,00 | 27,50 | 53,50 | 6,40
00301400066 | 20 | 300,00 | 47,00 | 23,00 | 26,00 | 53,00 | 6,40
00301400067 | 20 | 400,00 | 47,00 | 23,00 | 26,00 | 53,00 | 6,40
00301400068 | 20 | 500,00 | 47,00 | 23,00 | 26,00 | 53,00 | 6,40
00301400069 | 20 | 700,00 | 47,00 | 23,00 | 26,00 | 53,00 | 6,40
00301400070 | 25 | 200,00 | 56,00 | 29,00 | 32,00 | 60,00 | 8,40
00301400071 | 25 | 300,00 | 56,00 | 29,00 | 32,00 | 60,00 | 8,40
00301400072 | 25 | 400,00 | 56,00 | 29,00 | 32,00 | 60,00 | 8,40
00301400073 | 25 | 500,00 | 56,00 | 29,00 | 32,00 | 60,00 | 8,40
00301400074 | 25 | 700,00 | 56,00 | 29,00 | 32,00 | 60,00 | 8,40

Caractéristiques / spécifications techniques

• Famille / Modèle : LHGB
• Matériaux : tube en aluminium et bases carrées en nylon renforcé
• Applications recommandées : portes, équipements de machinerie, boîtiers industriels
• Finition : aspect visuel soigné
• Conformité : RoHS conforme; UL94 non renseigné; IP non renseigné
• Unités de mesure : millimètres
• Diamètres disponibles : 20 mm et 25 mm
• Longueurs disponibles (L) : 200,00 ; 300,00 ; 400,00 ; 500,00 ; 700,00 (voir variantes)
• Détails dimensionnels par variante : voir table ci-dessus (A, B, C, h, d)
• Multimédia : rendu produit, dessin technique (PDF) et vidéo disponibles
