Poignée étrier JTPMT

pour machinepour appareilen plastique

Description

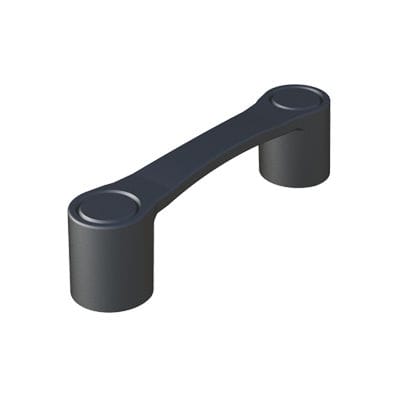

Notre poignée à bases rondes intègre deux bouchons qui évitent l'accumulation de saleté. Elle est conçue pour les portes de machines et pour le déplacement manuel d'équipements auxiliaires en environnement industriel.

Documents et conformité

• Plans: dessin 2D au format PDF disponible en téléchargement
• UL94: non spécifié
• IP: non spécifié
• RoHS: conforme
• Mesures exprimées en: Millimètres

Médias

• Images et rendu produit disponibles
• Dessin technique (PDF) disponible
• Vidéo produit disponible

Références disponibles (dimensions et caractéristiques)
Référence | L | D | X | H | A | Poids Maximum (W) | Pour vis | Convient pour vis DIN
01200100054 | 149,00 | 117,00 | 87,00 | 36,00 | 18,00 | 110 | M6 | DIN 912
01200100055 | 149,00 | 117,00 | 87,00 | 36,00 | 18,00 | 110 | M8 | DIN 912
01200100056 | 164,00 | 132,00 | 102,00 | 40,00 | 18,00 | 110 | M6 | DIN 912
01200100057 | 164,00 | 132,00 | 102,00 | 40,00 | 18,00 | 110 | M8 | DIN 912

Caractéristiques / Spécifications techniques

• Marque: ISC Plastic Parts
• Modèle / Nom commercial: JTPMT
• Fonction: Poignée pour portes de machines et pour déplacer manuellement des équipements auxiliaires
• Caractéristique de conception: Bases rondes avec deux bouchons anti-saleté
• Conformité: RoHS = Oui; UL94 = Non spécifié; IP = Non spécifié
• Unités de mesure: Millimètres
• Références disponibles: 01200100054, 01200100055, 01200100056, 01200100057
• Vis adaptées: M6 ou M8 selon référence; préconisation: DIN 912
• Poids maximum indiqué (W): 110 (unité comme fournie)
