Volant de manœuvre LHME

de commandepleinen plastique

Description

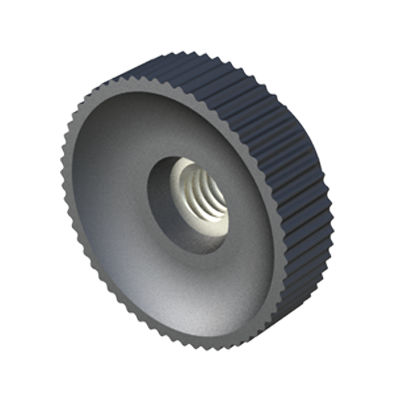

Le volant femelle LHME présente une tête moletée pour une meilleure préhension et un trou de vis ouvert pour fixation par filetage traversant.

Documents et conformité

• RoHS : conforme
• UL94 : non disponible
• Indice de protection (IP) : non disponible
• Mesures exprimées en : millimètres
• Dessin 2D (PDF) : disponible
• Vidéo produit (MP4) : disponible

Références / Dimensions (mm)
Référence | M | A | B | C | D
00301201582 | M4 | 20,00 | 9,00 | 12,00 | 4,00
00301201583 | M5 | 20,00 | 9,00 | 12,00 | 4,00
00301201584 | M6 | 20,00 | 9,50 | 12,00 | 4,50

Caractéristiques / Spécifications techniques

• Marque : ISC Plastic Parts
• Modèle : LHME
• Type : Volant femelle avec trou de vis ouvert
• Tête : moletée pour préhension
• Tailles de filetage disponibles : M4, M5, M6
• Unités : millimètres
• Documents : dessin 2D (PDF) et images de rendu (PNG) disponibles
• Vidéo produit (MP4) disponible
