Raccord fileté LJEZ

Présentation

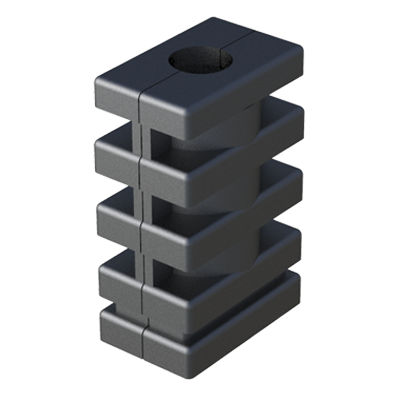

Le raccord en ligne LJEZ est un connecteur expansif en deux pièces conçu pour assembler deux tubes rectangulaires. Fabriqué en Nylon (PA6), il possède deux cavités destinées aux écrous hexagonaux. Les écrous peuvent être fournis selon plusieurs configurations : sans écrous, écrou en haut, écrou en bas ou les deux écrous. Un coeur métallique interne peut être ajouté en option pour rigidifier l'insertion.

Certifications et conformité

• RoHS : Conforme
• UL94 : non spécifié
• IP : non spécifié

Mesures
Mesures exprimées en : millimètres. Voir le tableau des références pour les dimensions et compatibilités tube.

Visuels & médias
Rendu produit, plan 2D (PDF) et vidéo démonstrative disponibles.

Tableau des références et dimensions
Référence | Pour Tube | Epaisseur Tube | L | E / H | Logement Écrou (SW) / Métrique (M)
02300400013 | 30 x 15 | 1,50 | 42,00 | 32,00 / 12,00 | SW 10
02300400010 | 30 x 15 | 1,50 | 43,00 | 31,80 / 11,80 | SW 8
02300400014 | 30 x 20 | 1,50 | 41,00 | 32,00 / 12,00 | SW 10
00300401065 | 30 x 20 | 1,50 | 41,50 | 30,00 / 10,00 | SW 13
02300400011 | 30 x 20 | 2,00 | 46,00 | 32,00 / 12,00 | SW 10
02300400004 | 35 x 25 | 1,50 | 41,00 | 30,00 / 10,00 | SW 17
02300400012 | 40 x 15 | 2,00 | 42,50 | 33,80 / 13,80 | SW 8
00300401067 | 40 x 20 | 1,50 | 42,00 | 30,00 / 10,00 | SW 13
00300401068 | 40 x 25 | 2,00 | 42,00 | 30,00 / 10,00 | SW 17
02300400005 | 50 x 25 | 1,20 à 1,60 | 42,00 | 30,00 / 10,00 | SW 17
02300400006 | 50 x 25 | 2,00 | 37,00 | 25,00 / 8,50 | SW 17
00300401069 | 50 x 30 | 2,00 | 42,50 | 30,00 / 10,10 | SW 17
02300400008 | 60 x 20 | 2,00 | 42,00 | 30,00 / 12,00 | SW 13
00300401070 | 60 x 30 | 2,00 | 40,00 | 30,00 / 10,00 | SW 17
02300400009 | 60 x 40 | 2,00 | 39,00 | 26,00 / 9,00 | SW 17

Caractéristiques / spécifications techniques

• Modèle : LJEZ
• Marque : ISC Plastic Parts
• Matériau : Nylon (PA6)
• Type : raccord expansif en ligne, deux pièces, pour tubes rectangulaires
• Conception : 2 cavités pour écrous hexagonaux (SW selon référence : 8 / 10 / 13 / 17)
• Options de fourniture : sans écrous, écrou haut, écrou bas, 2 écrous
• Coeur métallique interne : optionnel
• Unités : mm
• Compatibilité : peut être combiné avec des connecteurs articulés pour sections/dimensions différentes
• Recommandation : réaliser des essais sur échantillons pour vérifier comportement en traction et assemblage selon matériau du tube et couple de serrage
• RoHS : Conforme
