Doigt d'indexage en acier zingué CAG

verrouillablefileté

Résumé produit

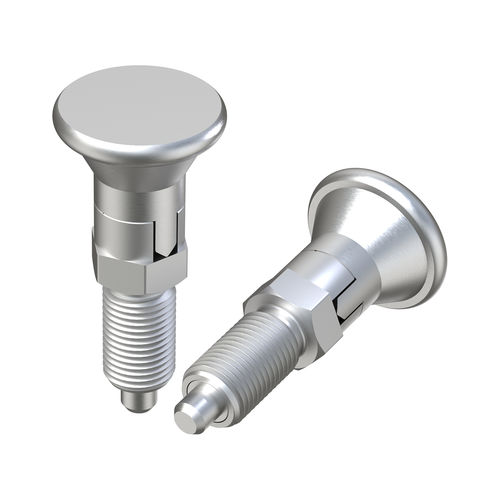

La famille CAG se compose d'un indexage métallique verrouillable avec tête conique en ZCS (acier zingué) et réglage par hexagone. Le filetage à pas fin et le poussoir sont en ZCS.

Utilisation
Les goupilles de verrouillage et de positionnement servent à verrouiller, indexer ou fixer deux composants ou plus dans la position souhaitée. Un positionnement fixe temporaire est possible et peut être libéré ou modifié à tout moment en actionnant le loquet. Aucun outil supplémentaire n'est requis pour l'application.

Documentation et conformité
Plan PDF : disponible (dessins 2D).
UL94 : non applicable / non indiqué.
IP : non applicable / non indiqué.
RoHS : conforme.
Unités : millimètres.
Vidéo : vidéo produit disponible.

Tableau - Références et principales dimensions (unités : millimètres)
Référence | D | d | M | H | T | L | SW
03100400080 | 22,50 | 5,00 | M10 x 1,00 | 47,50 | 5,00 | 17,00 | 12
03100400081 | 27,50 | 6,00 | M12 x 1,50 | 55,00 | 6,00 | 20,00 | 14

Caractéristiques / spécifications techniques

• Famille / modèle : CAG
• Type : indexage métallique verrouillable
• Matériau tête conique : ZCS (acier zingué)
• Matériau filetage et poussoir : ZCS (acier zingué)
• Réglage : hexagone sur la tête
• Pas de filetage : pas fin (voir tableau pour les tailles M)
• RoHS : conforme
• UL94 : non spécifié
• Indice IP : non spécifié
• Unités dimensionnelles : millimètres
• Références et dimensions disponibles : voir tableau ci‑dessus
