Doigt d'indexage en acier inoxydable CAI
en technopolymèreen acier zinguéverrouillable

Doigt d'indexage en acier inoxydable - CAI - ISC PLASTIC PARTS - en technopolymère / en acier zingué / verrouillable
Doigt d'indexage en acier inoxydable - CAI - ISC PLASTIC PARTS - en technopolymère / en acier zingué / verrouillable
Doigt d'indexage en acier inoxydable - CAI - ISC PLASTIC PARTS - en technopolymère / en acier zingué / verrouillable - image - 2
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Matériau
en acier inoxydable, en technopolymère, en acier zingué
Spécifications
verrouillable, fileté
Diamètre du goujon

5 mm, 6 mm, 8 mm, 10 mm, 12 mm
(0 in, 0 in, 0 in, 0 in, 0 in)

Description

Présentation

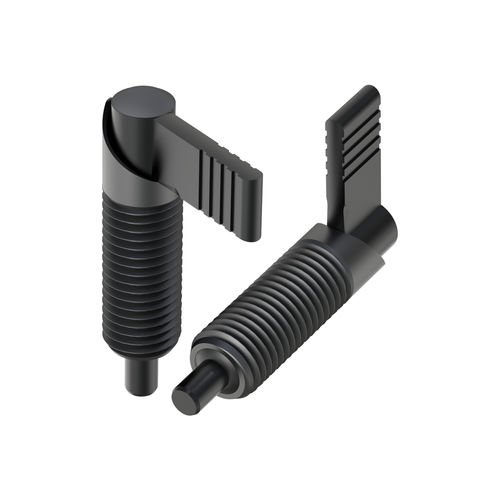

La famille CAI comprend une goupille d'indexage verrouillable à tête en L, disponible en SS (acier inoxydable) ou S (acier), certaines variantes équipées d'un capuchon PA66 (polyamide 66). Conception sans hexagone de réglage. Filetage : SS. Poussoir : ZCS (acier zingué).

Utilisation
  • Goupilles de verrouillage et de positionnement pour bloquer, indexer ou sécuriser deux composants ou plus dans la position souhaitée.
  • Positionnement fixe temporaire possible, libérable et modifiable par actionnement du loquet.
  • Aucun outil supplémentaire requis pour l'utilisation.


Conformité / Certifications
  • UL94 : non renseigné
  • IP : non renseigné
  • RoHS : conforme


Mesures
Mesures exprimées en : millimètres

Documentation & Média
Dessin : PDF disponible (dessins 2D). Vidéo : vidéo produit disponible.

Références et dimensions (tableau)
Référence | D | d | M | H | T | L
03100400100 | 26,20 | 5,00 | M12 x 1,50 | 39,50 | 8,00 | 26,00
03100400101 | 32,00 | 6,00 | M12 x 1,50 | 39,00 | 8,00 | 26,00
03100400102 | 32,00 | 8,00 | M12 x 1,50 | 39,00 | 8,00 | 26,00
03100400103 | 42,00 | 6,00 | M16 x 1,50 | 46,00 | 10,00 | 30,00
03100400104 | 42,00 | 8,00 | M16 x 1,50 | 46,00 | 10,00 | 30,00
03100400105 | 42,00 | 12,00 | M16 x 1,50 | 46,00 | 10,00 | 30,00
03100400106 | 52,00 | 8,00 | M20 x 1,50 | 57,00 | 12,00 | 36,00
03100400107 | 52,00 | 10,00 | M20 x 1,50 | 57,00 | 12,00 | 36,00
03100400108 | 52,00 | 12,00 | M20 x 1,50 | 57,00 | 12,00 | 36,00

Caractéristiques / spécifications techniques
  • Série / modèle : CAI
  • Type : goupille d'indexage verrouillable tête en L
  • Matière tête / filetage : SS (acier inoxydable)
  • Poussoir : ZCS (acier zingué)
  • Capuchon : PA66 (polyamide 66) selon version
  • Sans hexagone de réglage
  • Fonction : indexage, verrouillage et positionnement temporaire libérable par loquet
  • Conformité : RoHS
  • Unités : millimètres
  • Plans 2D (PDF) et vidéo produit disponibles
