Doigt d'indexage en acier inoxydable CAK
en technopolymèreen acier zinguéfileté

Doigt d'indexage en acier inoxydable - CAK - ISC PLASTIC PARTS - en technopolymère / en acier zingué / fileté
Doigt d'indexage en acier inoxydable - CAK - ISC PLASTIC PARTS - en technopolymère / en acier zingué / fileté
Doigt d'indexage en acier inoxydable - CAK - ISC PLASTIC PARTS - en technopolymère / en acier zingué / fileté - image - 2
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Matériau
en acier inoxydable, en technopolymère, en acier zingué
Spécifications
fileté
Diamètre du goujon

6 mm, 8 mm
(0 in, 0 in)

Description

Présentation

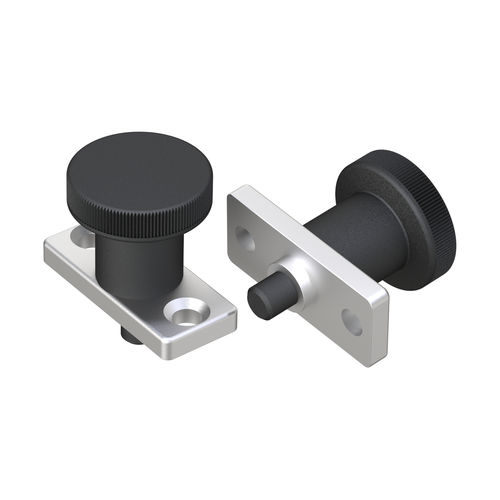

Notre famille CAK se compose d'un doigt d'indexage non bloquant avec plaque de fixation à fixer avec 2 vis fraisées M6. La tête moletée est en PA6 (polyamide 6), la plaque de fixation en ZCS (acier zingué) et le poussoir en S (inox).

Utilisation
Les goupilles de verrouillage et de positionnement sont utilisées pour verrouiller, indexer ou maintenir deux composants ou plus dans la position souhaitée. Un positionnement fixe temporaire est possible, mais il peut être libéré et modifié à tout moment en actionnant le loquet. Aucun outil supplémentaire n'est requis.

Normes & certifications
  • RoHS : Conforme
  • UL94 : Non renseigné
  • IP : Non renseigné
  • Plans : 2D PDF disponibles
  • Vidéo produit : Disponible


Variantes produit (mesures exprimées en Millimètres)
Référence | D | d | H | h | B | L | l | T1 / T2
03100400001 | 25,00 | 6,00 | 37,00 | 4,50 | 18,00 | 40,00 | 30,00 | 6,00 / ·
03100400002 | 25,00 | 6,00 | 45,00 | 4,50 | 18,00 | 40,00 | 30,00 | 14,00 / 8,00
03100400003 | 31,00 | 8,00 | 44,00 | 5,50 | 20,00 | 46,00 | 34,00 | 8,00 / ·
03100400004 | 31,00 | 8,00 | 54,00 | 5,50 | 20,00 | 46,00 | 34,00 | 18,00 / 10,00

Caractéristiques / spécifications techniques
  • Famille / modèle : CAK
  • Type : Doigt d'indexage vissable sans blocage (non verrouillable)
  • Matière tête : PA6 (polyamide 6)
  • Matière plaque de fixation : ZCS (acier zingué)
  • Matière poussoir : S (inox)
  • Fixation : À fixer avec 2 vis fraisées M6
  • Fonction : Verrouillage, indexage et positionnement temporaire ; libérable par le loquet ; aucun outil supplémentaire requis
  • Unités de mesure : Millimètres
  • Certificats : RoHS conforme
  • UL94 : Non renseigné
  • Indice IP : Non renseigné
  • Références disponibles : 03100400001, 03100400002, 03100400003, 03100400004
  • Options : Fabrication en couleurs RAL disponible
