Bouton fileté LSKA

non filetéboule

Présentation

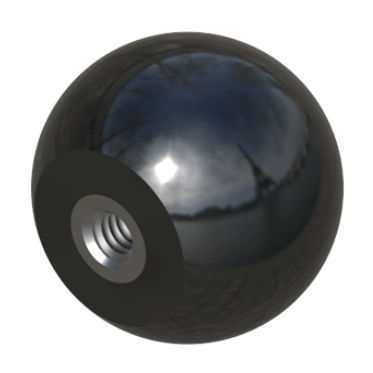

Le bouton femelle modèle LSKA est un organe de commande manuel disponible en version taraudée métrique ou en version sans taraudage (LSKT). Conçu pour des applications industrielles, il présente une finition de surface lisse et plusieurs variantes de dimensions.

Options & finition

• Disponible avec ou sans taraudage métrique (LSKT)
• Fabrication possible en couleurs RAL sur demande
• Certaines références fournies avec vis/écrou métal

Conformité & documentation

• Plans 2D (PDF) : disponibles via la fiche produit
• RoHS : conforme
• UL94 : non renseigné
• Indice IP : non renseigné
• Unités : millimètres
• Vidéo produit : disponible

Table des références et dimensions (Référence | M | A | L | L1 | Avec écrou/vis métal)
00301400097 | M4 | 12,00 | 11,00 | 8,00 | -
00301400042 | M4 | 16,00 | 15,00 | 8,00 | oui
00301400050 | M4 | 16,00 | 15,00 | 9,00 | -
02500500068 | M4 | 20,00 | 18,00 | 10,00 | oui
02500500044 | M4 | 20,00 | 18,00 | 12,00 | -
02500500047 | M4 | 25,00 | 23,00 | 16,00 | -
02500500043 | M5 | 16,00 | 15,00 | 8,00 | -
00301400043 | M5 | 20,00 | 18,00 | 8,00 | oui
00301400051 | M5 | 20,00 | 18,00 | 13,00 | -
00301200623 | M5 | 20,00 | 18,00 | 15,50 | -
00301200639 | M5 | 32,00 | 29,00 | 26,50 | -
02500500045 | M6 | 20,00 | 18,00 | 12,00 | -
00301200624 | M6 | 20,00 | 18,00 | 15,50 | -
00301400044 | M6 | 25,00 | 23,00 | 10,00 | oui
00301400052 | M6 | 24,70 | 22,60 | 16,10 | -
02500500048 | M6 | 25,00 | 22,80 | 17,00 | -
00301200632 | M6 | 25,00 | 22,50 | 20,00 | -
02500500070 | M6 | 30,00 | 28,00 | 12,00 | oui
02500500052 | M6 | 30,00 | 28,00 | 20,00 | -
02500500054 | M6 | 32,00 | 29,00 | 20,00 | -
00301200640 | M6 | 32,00 | 29,00 | 26,50 | -
02500500057 | M6 | 35,00 | 33,00 | 24,00 | -
00301200650 | M6 | 40,00 | 37,00 | 34,50 | -
02500500046 | M8 | 20,00 | 18,00 | 12,00 | -
00301200625 | M8 | 20,00 | 18,00 | 15,50 | -
02500500470 | M8 | 25,00 | 23,00 | 12,00 | oui
02500500049 | M8 | 25,00 | 23,00 | 16,00 | -
00301200633 | M8 | 25,00 | 22,50 | 20,00 | -
00301400045 | M8 | 30,00 | 27,00 | 14,00 | oui
00301400053 | M8 | 30,00 | 27,00 | 19,00 | -
02500500071 | M8 | 32,00 | 30,00 | 16,00 | oui
02500500055 | M8 | 32,00 | 29,00 | 20,00 | -
00301200641 | M8 | 32,00 | 29,00 | 26,50 | -
02500500072 | M8 | 35,00 | 33,00 | 24,00 | oui
02500500058 | M8 | 35,00 | 33,00 | 24,00 | -
02500500059 | M8 | 40,00 | 37,00 | 18,00 | -
02500500472 | M8 | 40,00 | 37,00 | 18,00 | oui
00301200651 | M8 | 40,00 | 37,00 | 34,50 | -
02500500061 | M8 | 50,00 | 47,00 | 35,00 | -
00301200626 | M10 | 20,00 | 18,00 | 15,50 | -
02500500069 | M10 | 25,00 | 23,00 | 13,00 | oui
02500500050 | M10 | 25,00 | 23,00 | 16,00 | -
00301200634 | M10 | 25,00 | 22,50 | 20,00 | -
02500500471 | M10 | 30,00 | 28,00 | 16,00 | oui
02500500053 | M10 | 30,00 | 28,00 | 20,00 | -
02500500056 | M10 | 32,00 | 29,00 | 20,00 | -
00301200642 | M10 | 32,00 | 29,00 | 26,50 | -
00301400046 | M10 | 35,00 | 32,00 | 16,00 | oui
00301400054 | M10 | 35,00 | 32,00 | 24,00 | -
00301400047 | M10 | 40,00 | 37,00 | 16,00 | oui
00301400055 | M10 | 40,00 | 37,00 | 26,00 | -
00301200652 | M10 | 40,00 | 37,00 | 34,50 | -
02500500062 | M10 | 50,00 | 47,00 | 35,00 | -
00301200643 | M12 | 32,00 | 29,00 | 26,50 | -
02500500060 | M12 | 40,00 | 37,00 | 31,00 | -
00301200653 | M12 | 40,00 | 37,00 | 34,50 | -
00301400048 | M12 | 45,00 | 43,00 | 18,00 | oui
00301400056 | M12 | 45,00 | 43,00 | 31,00 | -
00301400049 | M12 | 50,00 | 47,00 | 18,00 | oui
00301400057 | M12 | 50,00 | 47,00 | 34,00 | -
02500500064 | M12 | 50,00 | 47,00 | 36,00 | -
02500500063 | M16 | 50,00 | 47,00 | 33,00 | -

Caractéristiques techniques

• Type : bouton femelle (manœuvre)
• Modèle : LSKA
• Disponibilité : version taraudée métrique ou version sans taraudage (LSKT)
• Finition : surface lisse
• Couleurs : RAL sur demande
• Conformité : RoHS conforme
• Plans : dessins 2D (PDF) disponibles
• Unités : millimètres
• Multimédia : images et vidéo produit disponibles
