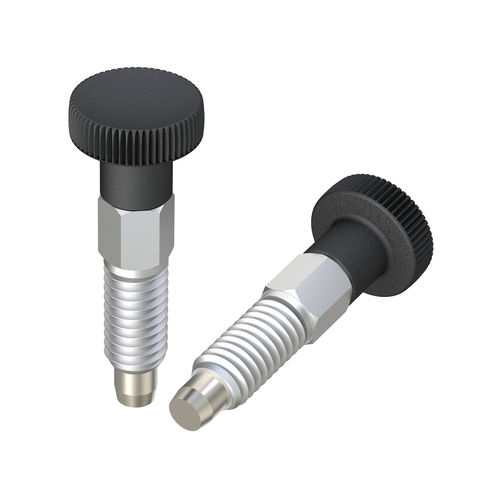

Doigt d'indexage en acier inoxydable CAA
en technopolymèreen acier zinguéfileté

Doigt d'indexage en acier inoxydable - CAA - ISC PLASTIC PARTS - en technopolymère / en acier zingué / fileté
Doigt d'indexage en acier inoxydable - CAA - ISC PLASTIC PARTS - en technopolymère / en acier zingué / fileté
Doigt d'indexage en acier inoxydable - CAA - ISC PLASTIC PARTS - en technopolymère / en acier zingué / fileté - image - 2
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Matériau
en acier inoxydable, en technopolymère, en acier zingué
Spécifications
fileté
Diamètre du goujon

4 mm, 5 mm, 6 mm, 8 mm
(0 in, 0 in, 0 in, 0 in)

Description

Présentation du produit
Goupille d'indexage de la famille CAA composée d'une tête moletée en PA6 (polyamide 6) avec réglage par hexagone. Le filetage est en acier inoxydable (SS) et le poussoir en acier zingué (ZCS). Version non verrouillable ; une variante verrouillable est disponible dans la famille CAB.

Utilisation
  • Goupilles de verrouillage et de positionnement pour indexer, sécuriser ou positionner deux composants ou plus dans une position prédéfinie.
  • Permet un positionnement fixe temporaire pouvant être libéré ou modifié à tout moment par actionnement du loquet.
  • Aucun outil supplémentaire n'est requis pour le réglage ou l'actionnement.


Conformité et documentation
Plan 2D (PDF) disponible ; vidéo produit disponible. RoHS : conforme. UL94 : non spécifié. Indice de protection (IP) : non spécifié. Fabrication en couleurs RAL disponible.

Variantes (tableau)
Reference | D | d | M | H | T | L | h | SW
03100400020 | 12,00 | 4,00 | M6 x 1,00 | 31,00 | 4,00 | 12,00 | 4,50 | 6
03100400021 | 12,00 | 4,00 | M6 x 0,75 | 31,00 | 4,00 | 12,00 | 4,50 | 6
03100400022 | 16,00 | 5,00 | M8 x 1,25 | 40,00 | 5,00 | 16,00 | 6,00 | 8
03100400023 | 16,00 | 5,00 | M8 x 1,00 | 40,00 | 5,00 | 16,00 | 6,00 | 8
03100400024 | 18,00 | 6,00 | M10 x 1,50 | 49,00 | 6,00 | 20,00 | 7,50 | 10
03100400025 | 18,00 | 6,00 | M10 x 1,00 | 49,00 | 6,00 | 20,00 | 7,50 | 10
03100400026 | 21,00 | 8,00 | M12 x 1,75 | 59,00 | 8,00 | 24,00 | 9,00 | 12
03100400027 | 21,00 | 8,00 | M12 x 1,50 | 59,00 | 8,00 | 24,00 | 9,00 | 12

Caractéristiques / Spécifications techniques
  • Famille : CAA
  • Type : Goupille d'indexage tête moletée, non verrouillable
  • Matériau tête : PA6 (polyamide 6)
  • Réglage : hexagone
  • Matériau filetage : SS (acier inoxydable)
  • Matériau poussoir : ZCS (acier zingué)
  • Unité de mesure : millimètres
  • RoHS : conforme
  • UL94 : non spécifié
  • Indice IP : non spécifié
  • Références / tailles disponibles : voir tableau Variantes ci‑dessus
  • Finitions disponibles : couleurs RAL sur demande
  • Documentation : plan 2D (PDF) et vidéo produit disponibles
