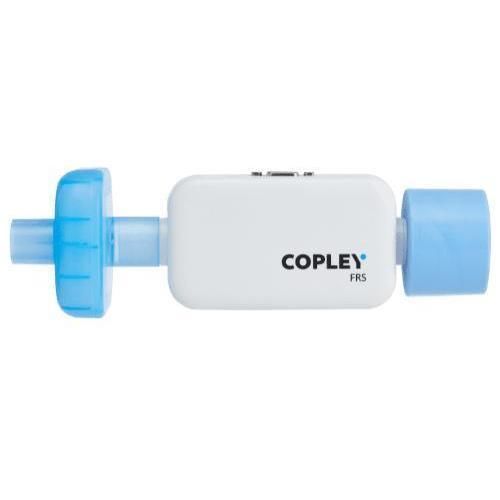

Capteur de débit thermique FRS

volumiquepour la surveillance de processd'air

Aperçu
Un débit d'entrée précis et constant est essentiel pour les tests de Delivered Dose Uniformity (DDU) et d'Aerodynamic Particle Size Distribution (APSD). Le capteur de débit FRS de Copley Scientific offre la plage et la précision nécessaires pour mesurer et vérifier le débit d'entrée dans les bancs d'essai d'inhalateurs, contribuant à la reproductibilité des résultats.

Description du produit
Conçu et fabriqué par Copley Scientific, le FRS garantit une mesure fiable du débit d'entrée pour les procédures DDU et APSD. Le capteur est conçu pour être utilisé avec les régulateurs de débit Copley afin de déterminer et contrôler les débits d'essai dans un système d'essai OINDP optimisé.

Principales caractéristiques

• Mode volumétrique : calcul du débit à partir des mesures de température et de pression en temps réel
• Mode standard : calcul du débit à partir de conditions de température/pression prédéfinies
• Mesure du flux d'air bidirectionnel
• Sortie de données rapide pour analyse et archivage
• Faible résistance au débit pour minimiser l'impact sur le système

Connectivité et reporting
Le FRS se connecte à des appareils externes (par exemple Breath Actuation Controller BAC 100i, Critical Flow Controller TPK 100i et PC) et fournit les données de débit et d'étalonnage via RS-232 pour le reporting et l'archivage.

Applications
Mesure et surveillance du débit d'entrée à l'entrée de l'induction port ou du DUSA lors des essais d'inhalateurs afin de soutenir les protocoles DDU et APSD et de réduire la variabilité liée à des débits d'essai inexacts ou incohérents.

Caractéristiques techniques

• Principe de fonctionnement : Thermique (MEMS)
• Plage de débit standard : -200 à +200 StdL/min
• Résolution du débit standard : 0,1 StdL/min
• Précision du débit standard : Typiquement ±1.75% de la lecture ; Maximum ±2.5% de la lecture ou ±0.2 StdL/min, selon la valeur la plus élevée
• Calcul du débit volumétrique : Calcul précis à partir des capteurs de température et de pression intégrés
• Résistance au débit : < 4 kPa à 200 StdL/min
• Calcul volumétrique (indicateur) : Oui
• Filtre d'entrée : Requis
• Connectivité : Interface avec des appareils externes tels que Breath Actuation Controller (BAC 100i), Critical Flow Controller (TPK 100i) et PC
• Reporting : Données de débit et d'étalonnage via RS-232
• Alimentation : 5V DC, alimentation secteur fournie
