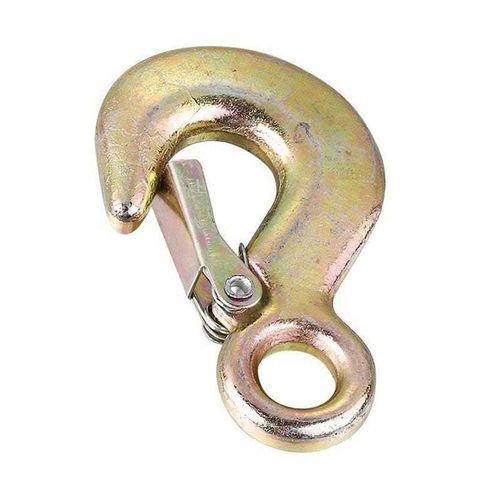

Crochet de levage Grade 100

à oeilpour chaîneà verrouillage automatique

Présentation
Crochet à œil autobloquant Grade 100 pour applications de levage sur chaîne, fabriqué en acier allié trempé et revenu. CMU au moins 25 % supérieure aux produits Grade 80 traditionnels. Testé à la charge d'épreuve 2,5× CMU avec certificat par lot, coefficient de sécurité 4:1 et résistance à la fatigue évaluée à 20 000 cycles à 1,5× CMU. Température minimale de revenu 400°C et détection des fissures Magnaflux à 100 % pour chaque lot.

Paramètres

• WH70 — Charge de travail (WLL) : 5,700 lbs ; Pour chaîne Grade 100 : 9/32–5/16 in ; Dimensions (in) : e : 7.13, h : 1.02, a : 0.79, w : 1.38, w1 : 1.38, d2 : 0.51, g : 1.34 ; Poids : 2.43 lbs.
• WH100 — WLL : 8,800 lbs ; Pour chaîne Grade 100 : 3/8 in ; Dimensions (in) : e : 8.58, h : 1.18, a : 1.14, w : 1.65, w1 : 1.57, d2 : 0.63, g : 1.77 ; Poids : 4.41 lbs.
• WH130 — WLL : 15,000 lbs ; Pour chaîne Grade 100 : 1/2 in ; Dimensions (in) : e : 10.59, h : 1.57, a : 1.38, w : 1.93, w1 : 1.85, d2 : 0.79, g : 2.05 ; Poids : 8.82 lbs.
• WH160 — WLL : 22,600 lbs ; Pour chaîne Grade 100 : 5/8 in ; Dimensions (in) : e : 12.56, h : 1.97, a : 1.61, w : 2.36, w1 : 2.36, d2 : 0.94, g : 2.36 ; Poids : 14.99 lbs.

Normes et emballage
Nom : Crochet à œil autobloquant Grade 100 ; Conditionnement : Carton + palette acier ; Fabriqué conformément à EN 1677-3, ASME B30.26 et ASME B30.10 ; Certifié DGUV GS-OA-15-05 et DGUV GS-MO-15-05.

Caractéristiques techniques

• Matière : acier allié trempé et revenu
• Charge de travail (WLL) : voir Paramètres
• Température minimale de revenu : 400°C
• Facteur de conception : 4:1
• Test de charge d'épreuve à 2,5× CMU avec certificat par lot
• Résistance à la fatigue : 20 000 cycles à 1,5× CMU
• Détection des fissures Magnaflux 100 % sur chaque lot
• Fabrication conforme à EN 1677-3, ASME B30.26 et ASME B30.10
• Certifié DGUV GS-OA-15-05 et DGUV GS-MO-15-05
