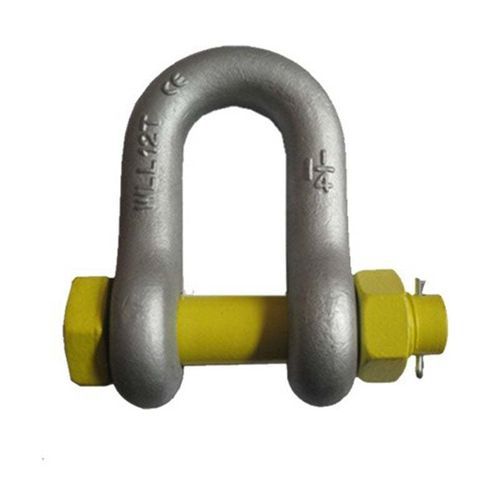

Manille de levage en D Australian Type Drop Forged Safety Bolt Dee Shackle

avec verrou et écrou de sécuritéà vis

Présentation du produit
Manille en D AS2741 Grade S avec goupille de sécurité/boulon. Utilisable en remplacement des manilles à goupille ronde ou à vis. Les manilles à boulon sont préférables pour des installations permanentes ou de longue durée, ou lorsqu'une charge peut glisser sur la goupille et provoquer sa rotation.

Caractéristiques du produit

• Conforme à la norme AS2741, fabriquée en matériau Grade S en configuration en D avec goupille à vis/boulon.
• Finitions : galvanisée, peinture poudre ou aspect brut (self colored).
• Marquage : charge de travail (WLL) en tonnes et grade de qualité apposés sur la manille.
• Épreuve : testée à 2 × WLL ; force minimale de rupture 6 × WLL.
• Certificats d'essai disponibles sur demande.
• Convient pour le levage et les utilisations permanentes/longue durée.

Paramètres (tableau des tailles)
SIZE MM | WLL TON | D MM | d MM | B MM
6 | 0.5 | 6 | 8 | 12
8 | 0.75 | 8 | 10 | 13
10 | 1 | 10 | 11 | 17
11 | 1.5 | 11 | 13 | 18
13 | 2 | 13 | 16 | 21
16 | 3.2 | 16 | 19 | 27
29 | 4.7 | 29 | 22 | 32
22 | 6.5 | 22 | 25 | 37
25 | 8.5 | 25 | 29 | 43
29 | 9.5 | 29 | 32 | 46
32 | 12 | 32 | 35 | 52
35 | 13.5 | 35 | 38 | 57
38 | 17 | 38 | 41 | 60
44 | 25 | 44 | 51 | 73
51 | 35 | 51 | 57 | 83

Normes
AS2741

Spécifications techniques

• Type : manille en D de type australien, forgée (drop-forged) avec goupille de sécurité.
• Qualité matériau : Grade S.
• Configuration : D (Dee) avec goupille de sécurité/boulon (goupille à vis/boulon).
• Finitions : galvanisée, peinture poudre ou aspect brut.
• Marquage : WLL (charge de travail) en tonnes et grade apposés sur la pièce.
• Tests : épreuve à 2 × WLL ; rupture minimale 6 × WLL ; certificats d'essai disponibles.
• Application : convient pour le levage et pour des usages permanents ou de longue durée où un risque de rotation de la goupille existe.
