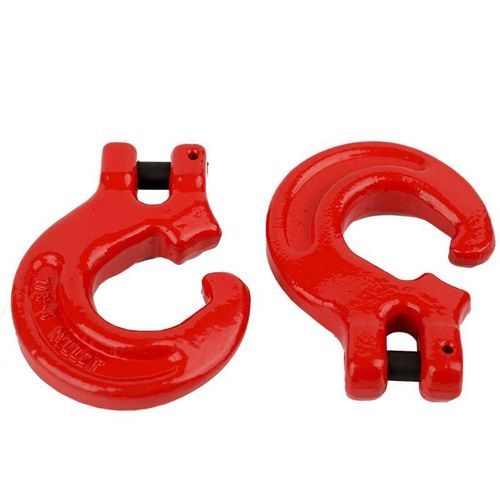

Crochet de levage Grade 100 Clevis Foundry Hook

pour fonderieà chapepour chaîne

Présentation
Crochet de fonderie à manille Grade 100 en acier allié trempé et revenu. Offre au minimum 25 % de charge de travail (WLL) en plus par rapport aux produits traditionnels Grade 80. Conçu pour l'assemblage de brins de chaîne nécessitant une ouverture de gorge large. Tests selon DIN PAS 1061 et ASTM A952/A952M. Facteur de conception 4:1. Résistance à la fatigue: 20 000 cycles à 1,5× WLL. Température de revenu minimale: 400°C. Avant utilisation, vérifier si les crochets sans linguets de sécurité sont autorisés pour l'application spécifique.

Paramètres
Charge de travail (lbs) | tonnes | A | H | K | P | T | Poids (lbs)
5,700 | 2.5 | 0.35 | 1.06 | 5.24 | 2.44 | 0.75 | 2.1
8,800 | 4.0 | 0.43 | 1.26 | 6.42 | 2.91 | 0.91 | 4.0
15,000 | 6.7 | 0.55 | 1.54 | 7.87 | 3.46 | 1.26 | 7.9
22,600 | 10 | 0.71 | 1.85 | 9.41 | 3.86 | 1.61 | 14.1
35,300 | 16 | 0.83 | 2.44 | 12.01 | 4.45 | 1.81 | 24.6

Normes et emballage
Nom: Grade 100 Clevis Foundry Hook
Emballage: Carton + palette en acier

Caractéristiques / spécifications techniques

• Matériau : acier allié trempé et revenu
• Charge de travail : plusieurs options (voir bloc Paramètres) avec au moins 25 % de WLL en plus par rapport aux produits Grade 80 traditionnels
• Normes/tests : DIN PAS 1061 et ASTM A952/A952M
• Facteur de conception : 4:1
• Résistance à la fatigue : 20 000 cycles à 1,5× WLL
• Température de revenu minimale : 400°C
• Application : Conçu pour l'assemblage de brins de chaîne nécessitant une ouverture de gorge large
• Remarque de sécurité : Vérifier si les crochets sans linguets de sécurité sont autorisés pour l'application prévue
