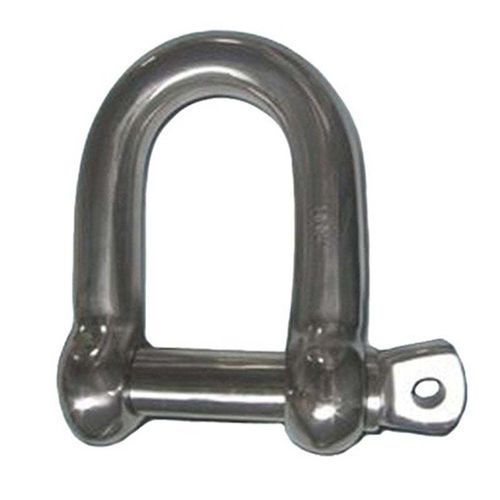

Manille de levage en D

à forte chargeà résistance élevéede grande dimension

Présentation
Les manilles en D grand modèle de type européen se caractérisent par une broche et un corps fabriqués dans le même diamètre. Produites avec des matières premières de qualité supérieure, elles sont disponibles en formes et dimensions standard ou sur mesure pour les applications de levage et d'élingage industrielles.

Introduction

• Forgées – trempées et revenues.
• Finitions : galvanisée, zinguée ou couleur naturelle.
• Capacité de charge (S.W.L.) marquée en permanence sur chaque manille.

Paramètres
Taille | D | d | a | c | b | S.W.L. | Poids (Kg)
M5 | 5 | 5 | 10 | 19 | 11 | 80 | 1.9
M6 | 6 | 6 | 13 | 25 | 14 | 100 | 3.4
M8 | 8 | 8 | 16 | 32 | 18 | 200 | 7
M10 | 10 | 10 | 19 | 38 | 20 | 320 | 13
M11 | 11 | 11 | 22 | 44 | 23 | 400 | 16.5
M12 | 12 | 12 | 25 | 51 | 26 | 520 | 24
M16 | 16 | 16 | 32 | 64 | 33 | 800 | 50
M20 | 20 | 20 | 38 | 76 | 40 | 1100 | 80
M22 | 22 | 22 | 44 | 89 | 50 | 1500 | 130
M25 | 25 | 25 | 51 | 100 | 57 | 2100 | 200
M28 | 28 | 28 | 57 | 115 | 68 | 3000 | 300
M32 | 32 | 32 | 64 | 127 | 73 | 3500 | 430
M38 | 38 | 38 | 76 | 152 | 85 | 5000 | 675
M45 | 45 | 45 | 90 | 180 | 96 | 7000 | 1250
M50 | 50 | 50 | 102 | 200 | 108 | 8000 | 1750

Normes
Fabriquées conformément aux normes qualitatives internationales pour les manilles de type commercial ; normes et certifications spécifiques disponibles sur demande.

Caractéristiques techniques

• Fabrication : forgée, trempée et revenue.
• Matériau : matière première de qualité supérieure selon les normes qualitatives internationales.
• Finitions disponibles : galvanisée, zinguée ou couleur naturelle.
• Capacité de charge (S.W.L.) marquée en permanence sur chaque manille.
• Disponible en formes et dimensions standard et personnalisées.
• Gamme de tailles : M5 à M50.
• Plage de S.W.L. (tableau) : 80 à 8000.
• Poids par taille indiqués dans le tableau des paramètres (Kg).
