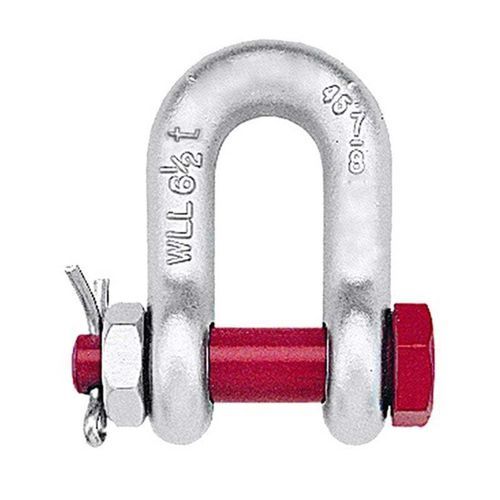

Manille de levage en D G-2150

avec verrou et écrou de sécurité

Présentation du produit
Les manilles en D à boulon de sécurité sont conçues pour remplacer les manilles à broche ronde ou à vis lorsque la fixation doit être plus sûre. Les manilles à boulon conviennent particulièrement aux installations permanentes ou de longue durée et lorsque la charge peut glisser sur l'axe.

Caractéristiques du produit

• Matériaux : acier allié ou acier carbone.
• Finition : galvanisation à chaud, électro-galvanisation ou finition brute.
• Traitement thermique : trempé et revenu.
• Charge d'épreuve maximale : 2,0 × Limite de charge de service (WLL).
• Résistance ultime minimale : 4× ou 6× la WLL selon la spécification.
• Marquage personnalisé disponible sur demande.

Paramètres
Remarque : unités en pouces sauf indication contraire.
Taille | Limite de charge (t) | Poids (lbs) | A | B | C | D | E | F | H | L | N | C (tolérance) | A (tolérance)
3/16 | 1/3 | 0.06 | 0.38 | 0.25 | 0.88 | 0.19 | 0.6 | 0.56 | 1.47 | 0.98 | 0.19 | 0.06 | 0.06
1/4 | 1/2 | 0.11 | 0.47 | 0.31 | 1.13 | 0.25 | 0.78 | 0.61 | 1.84 | 1.28 | 0.25 | 0.06 | 0.06
5/16 | 3/4 | 0.22 | 0.53 | 0.38 | 1.22 | 0.31 | 0.84 | 0.75 | 2.09 | 1.47 | 0.31 | 0.06 | 0.06
3/8 | 1 | 0.33 | 0.66 | 0.44 | 1.44 | 0.38 | 1.03 | 0.91 | 2.49 | 1.78 | 0.38 | 0.13 | 0.06
7/16 | 1-1/2 | 0.49 | 0.75 | 0.5 | 1.69 | 0.44 | 1.16 | 1.06 | 2.91 | 2.03 | 0.44 | 0.13 | 0.06
1/2 | 2 | 0.79 | 0.81 | 0.64 | 1.88 | 0.5 | 1.31 | 1.19 | 3.28 | 2.31 | 0.5 | 0.13 | 0.06
5/8 | 3-1/4 | 1.68 | 1.06 | 0.77 | 2.38 | 0.63 | 1.69 | 1.5 | 4.19 | 2.94 | 0.69 | 0.13 | 0.06
3/4 | 4-3/4 | 2.72 | 1.25 | 0.89 | 2.81 | 0.75 | 2.00 | 1.81 | 4.97 | 3.50 | 0.81 | 0.25 | 0.06
7/8 | 6-1/2 | 3.95 | 1.44 | 1.02 | 3.31 | 0.88 | 2.28 | 2.09 | 5.83 | 4.03 | 0.97 | 0.25 | 0.06
1 | 8-1/2 | 5.66 | 1.69 | 1.15 | 3.75 | 1.00 | 2.69 | 2.38 | 6.56 | 4.69 | 1.06 | 0.25 | 0.06

Normes
Aucune norme spécifique n'est indiquée pour ce produit.

Caractéristiques techniques

• Matériaux : acier allié ou acier carbone.
• Finition : galvanisation à chaud, électro-galvanisation ou finition brute.
• Traitement thermique : trempé et revenu.
• Charge d'épreuve et résistance ultime minimale comme indiqué ci‑dessus.
• Tailles et dimensions disponibles listées dans la section Paramètres.
