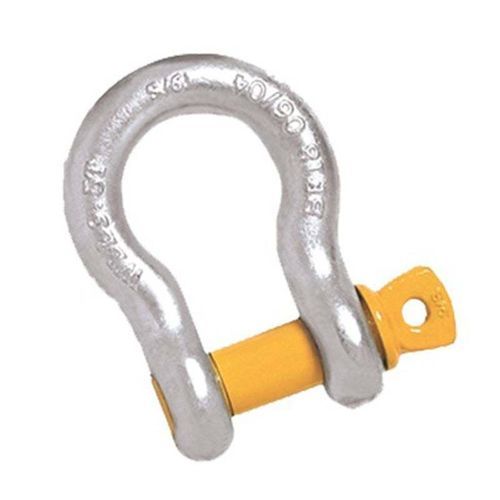

Manille de levage omega

à vispour applications marines

Description
Les manilles lyre à goupille filetée AS2741 Grade S sont conçues pour les opérations de levage et d'arrimage, assurant des connexions sécurisées aux chaînes, câbles métalliques et autres pièces d'accrochage dans les secteurs maritime, agricole, minier et génie civil. La forme lyre accepte des charges multidirectionnelles en réduisant les efforts latéraux, ce qui en fait un choix adapté aux élingues à brins multiples, aux anneaux de levage et aux sangles larges.

Caractéristiques du produit

• Conformes à AS2741, fabriquées en acier forgé (Grade S) en configuration lyre avec goupille filetée.
• Finitions disponibles : galvanisé, peinture poudre ou brut naturel.
• Marquées avec la charge d'utilisation (WLL) en tonnes et la classe de qualité.
• Éprouvées à 2× WLL ; résistance minimale à la rupture 6× WLL.
• Destinées aux opérations de levage et d'arrimage : connexion aux chaînes, câbles et organes d'accrochage ; compatibles avec élingues multi-brins et sangles larges.

Tableau des dimensions et charges
Taille (mm) | WLL (tonne) | Poids (kg) | B (mm) | D (mm) | d (mm) | E (mm) | L (mm) | W (mm)
5 | 0.33 | 0.02 | 15 | 6 | 5 | 14 | 22 | 10
6 | 0.5 | 0.05 | 20 | 8 | 6 | 17 | 29 | 12
8 | 0.75 | 0.09 | 21 | 10 | 8 | 21 | 31 | 13
10 | 1 | 0.14 | 26 | 11 | 10 | 25 | 37 | 17
11 | 1.5 | 0.17 | 29 | 13 | 11 | 27 | 43 | 18
13 | 2 | 0.29 | 33 | 16 | 13 | 33 | 48 | 21
16 | 3.2 | 0.63 | 43 | 19 | 16 | 40 | 61 | 27
19 | 4.7 | 1.02 | 51 | 22 | 19 | 48 | 72 | 32
22 | 6.5 | 1.53 | 58 | 25 | 22 | 54 | 84 | 37
25 | 8.5 | 2.41 | 68 | 29 | 25 | 60 | 95 | 43
29 | 9.5 | 3.09 | 74 | 32 | 29 | 67 | 108 | 46
32 | 12 | 4.31 | 83 | 35 | 32 | 76 | 119 | 52
35 | 13.5 | 6.01 | 92 | 38 | 35 | 84 | 133 | 57
38 | 17 | 8.03 | 98 | 44 | 38 | 92 | 146 | 60
44 | 25 | 13.79 | 127 | 51 | 44 | 127 | 51 | 44

Normes
Conforme à AS2741 (Grade S)

Spécifications techniques

• Standard : AS2741 (Grade S).
• Grade matériau : acier forgé Grade S.
• Configuration : manille lyre avec goupille filetée.
• Finitions : galvanisé, peinture poudre ou brut.
• Identification : marquage WLL (tonnes) et classe de qualité.
• Essais : éprouvée à 2× WLL ; rupture minimale 6× WLL.
• Usage principal : levage et arrimage ; connexion aux chaînes, câbles et éléments d'accrochage ; compatible avec élingues multi-brins et sangles larges.
