Manille de levage omega G-2130
avec verrou et écrou de sécurité

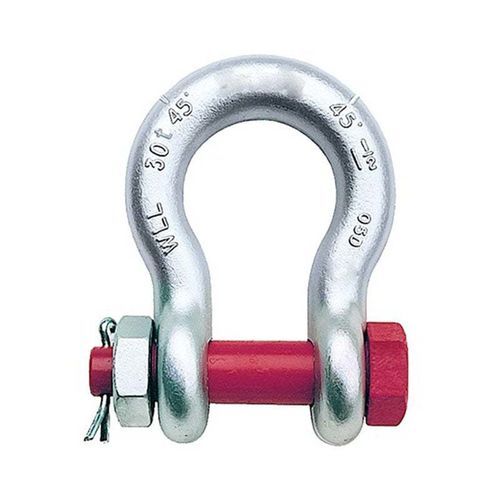

Manille de levage omega - G-2130 - Xintai Taida Mirso Co., LTD - avec verrou et écrou de sécurité
Manille de levage omega - G-2130 - Xintai Taida Mirso Co., LTD - avec verrou et écrou de sécurité
Manille de levage omega - G-2130 - Xintai Taida Mirso Co., LTD - avec verrou et écrou de sécurité - image - 2
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de Xintai Taida Mirso Co., LTD

Caractéristiques

Type
omega
Autres caractéristiques
avec verrou et écrou de sécurité
Charge de rupture

Max: 14 t
(15 us ton)

Min: 0 t
(0 us ton)

Description

Présentation du produit
Les manilles à boulon de sécurité peuvent être utilisées dans les applications où des manilles à goupille ronde ou à vis sont employées. Elles sont préférées pour des installations permanentes ou de longue durée, ou lorsqu'il existe un risque que la charge glisse sur la goupille et provoque sa rotation.

Caractéristiques produit
  • Matériaux : acier allié, acier carbone.
  • Finition : galvanisation à chaud, électro-galvanisation ou couleur naturelle.
  • Traitement thermique : trempé et revenu.
  • Charge d'essai maximale : 2,0 × Limite de charge de service (WLL).
  • Résistance ultime minimale : 4× ou 6× WLL.
  • Marquage : selon exigence du client.


Paramètres
Taille | Limite de charge de service (t) | Poids (lbs) | A | B | H | E | C | G | P | Tolérance C | Tolérance A
3/16 | 1/3 | 0.06 | 0.38 | 0.25 | 0.88 | 0.6 | 1.47 | 0.98 | 0.19 | 0.06 | 0.06
1/4 | 1/2 | 0.11 | 0.47 | 0.31 | 1.13 | 0.78 | 1.84 | 1.28 | 0.25 | 0.06 | 0.06
3/8 | 1 | 0.33 | 0.66 | 0.44 | 1.44 | 1.03 | 2.49 | 1.78 | 0.38 | 0.13 | 0.06
1/2 | 2 | 0.79 | 0.81 | 0.64 | 1.88 | 1.31 | 3.28 | 2.31 | 0.50 | 0.13 | 0.06
5/8 | 3-1/4 | 1.68 | 1.06 | 0.77 | 2.38 | 1.69 | 4.19 | 2.94 | 0.69 | 0.13 | 0.06
3/4 | 4-3/4 | 2.72 | 1.25 | 0.89 | 2.81 | 2.00 | 4.97 | 3.50 | 0.81 | 0.25 | 0.06
7/8 | 6-1/2 | 3.95 | 1.44 | 1.02 | 3.31 | 2.28 | 5.83 | 4.03 | 0.97 | 0.25 | 0.06
1 | 8-1/2 | 5.66 | 1.69 | 1.15 | 3.75 | 2.69 | 6.56 | 4.69 | 1.06 | 0.25 | 0.06
1-3/8 | 13-1/2 | 15.83 | 2.25 | 1.53 | 5.25 | 3.63 | 9.16 | 6.38 | 1.50 | 0.25 | 0.13

Caractéristiques / spécifications techniques
  • Modèle : G-2130 (US Type Drop Forged Safety Bolt Bow Shackle)
  • Matériaux : acier allié, acier carbone
  • Options de finition : galvanisation à chaud, électro-galvanisation, couleur naturelle
  • Traitement thermique : trempé et revenu
  • Charge d'essai maximale : 2,0 × WLL
  • Résistance ultime minimale : 4× ou 6× WLL
  • Marquage : selon exigence du client
  • Application : adapté aux usages des manilles à goupille ronde ou à vis ; recommandé pour les installations permanentes ou de longue durée ou lorsque la charge peut glisser et faire tourner la goupille
  • Tailles disponibles (in) : 3/16, 1/4, 3/8, 1/2, 5/8, 3/4, 7/8, 1, 1-3/8
