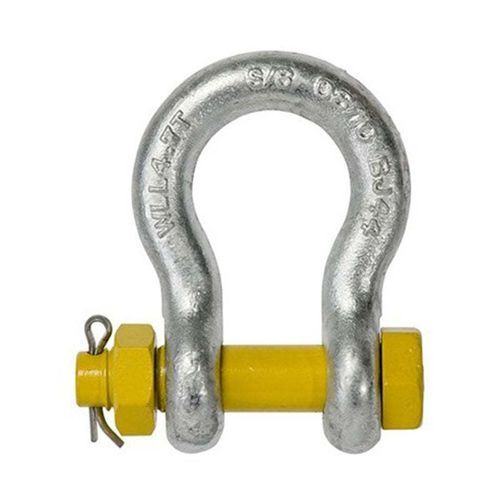

Manille de levage omega

avec verrou et écrou de sécuritéà vispour applications marines

Présentation du produit
Les manilles à anneau boulonnées Grade "S" sont conçues pour les liaisons d'arrimage et de levage avec charge nominale. Elles offrent des points d'attache sécurisés pour chaînes, câbles métalliques et autres accouplements certifiés dans les secteurs maritime, agricole, minier et industriel. L'ensemble boulon/écrou/goupille limite la rotation de l'axe et convient aux connexions permanentes ou de longue durée où la charge peut glisser.

Caractéristiques du produit

• Conformes à AS2741, fabriquées en matériau Grade "S" en configuration à anneau (bow) avec goupille filetée.
• Finitions disponibles : galvanisée, peinture poudrée ou couleur naturelle.
• Chaque manille est marquée avec la charge de travail (WLL) en tonnes et le grade de qualité.
• Éprouvées à 2 × WLL ; résistance minimale à la rupture 6 × WLL.
• Certificats d'essai disponibles sur demande.
• Adaptées aux applications de levage et d'attache certifiée.

Paramètres
TAILLE (mm) | WLL (tonne) | D (mm) | d (mm) | B (mm)
6 | 0.5 | 6 | 8 | 12
8 | 0.75 | 8 | 10 | 13
10 | 1 | 10 | 11 | 17
11 | 1.5 | 11 | 13 | 18
13 | 2 | 13 | 16 | 21
16 | 3.2 | 16 | 19 | 27
29 | 4.7 | 29 | 22 | 32
22 | 6.5 | 22 | 25 | 37
25 | 8.5 | 25 | 29 | 43
29 | 9.5 | 29 | 32 | 46
32 | 12 | 32 | 35 | 52
35 | 13.5 | 35 | 38 | 57
38 | 17 | 38 | 41 | 60
44 | 25 | 44 | 51 | 73
51 | 35 | 51 | 57 | 83
57 | 42.5 | 57 | 63 | 95
63 | 55 | 63 | 70 | 105

Normes
Conforme à AS2741 et fabriqué en matériau Grade "S".

Caractéristiques techniques

• Type de produit : manille à anneau de sécurité boulonnée type australien (sécurité boulon/écrou/goupille).
• Matériau : Grade "S".
• Configuration : anneau (large) avec goupille filetée.
• Finitions : galvanisée, peinture poudre, couleur naturelle.
• Marquage : charge de travail (WLL) en tonnes et grade estampés sur chaque manille.
• Essais : éprouvées à 2 × WLL ; rupture minimale 6 × WLL ; certificats d'essai sur demande.
• Application : adaptées au levage et aux connexions certifiées (chaîne, câble métallique et autres accouplements) dans les secteurs maritime, agricole, minier et de l'ingénierie.
• Tailles disponibles : de 6 mm à 63 mm (voir le tableau des paramètres pour détails de WLL et dimensions).
