Manille de levage en D

à vispour applications marines

Description du produit

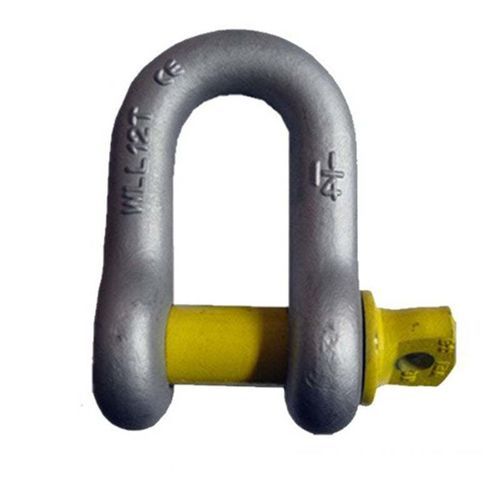

Les maillons en D AS2741 Grade S sont des maillons en D forgés (drop-forged) à goupille filetée conçus pour les levages en ligne droite et la connexion à des chaînes, câbles et autres accessoires certifiés. Ils sont couramment utilisés dans les secteurs maritime, agricole, minier et de l'ingénierie pour des connexions de levage conformes.

Caractéristiques du produit

• Fabriqué conforme à AS2741 en matériau Grade S, configuration Dee (D) avec goupille filetée.
• Finitions disponibles : galvanisé, peinture en poudre ou teinte brute.
• Marquage avec charge de travail (WLL) en tonnes et grade qualité.
• Essai de charge: testé à 2× WLL ; résistance minimale à la rupture 6× WLL.
• Usage prévu : tirages et levages en ligne droite uniquement ; ne pas utiliser en charge latérale ou en cisaillement.

Paramètres
Dimension (mm) | WLL (t) | D (mm) | d (mm) | B (mm)
6 | 0.5 | 6 | 8 | 12
8 | 0.75 | 8 | 10 | 13
10 | 1 | 10 | 11 | 17
11 | 1.5 | 11 | 13 | 18
13 | 2 | 13 | 16 | 21
16 | 3.2 | 16 | 19 | 27
19 | 4.7 | 19 | 22 | 32
22 | 6.5 | 22 | 25 | 37
25 | 8.5 | 25 | 29 | 43
29 | 9.5 | 29 | 32 | 46
32 | 12 | 32 | 35 | 52
35 | 13.5 | 35 | 38 | 57
38 | 17 | 38 | 41 | 60
44 | 25 | 44 | 51 | 73
81 | 35 | 81 | 57 | 83

Normes

• AS2741 Grade S

Caractéristiques / Spécifications techniques

• Norme : AS2741 Grade S.
• Configuration : maillon en D (Dee) avec goupille filetée.
• Qualité matière : Grade S.
• Options de finition : galvanisé, peinture en poudre, teinte brute.
• Identification : marqué avec la WLL (tonnes) et le grade qualité.
• Essais : testé à 2× WLL ; résistance minimale à la rupture 6× WLL.
• Usage prévu : levages en ligne droite et connexions à chaînes, câbles et accessoires certifiés ; non recommandé pour charges latérales ou contraintes de cisaillement.
