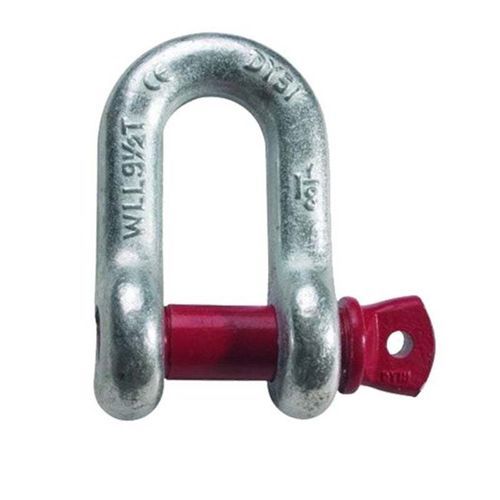

Manille de levage en D G-210

à vis

Présentation du produit
Les manilles en D à goupille filetée sont des éléments d'assemblage forgés destinés aux efforts ou levages en ligne droite avec des élingues sangle à une seule branche. Ces manilles galvanisées conviennent aux élingues en nylon et polyester et servent de liaison de connexion avec une chaîne. Elles ne doivent pas être utilisées avec des élingues à plusieurs branches afin d'éviter des chargements latéraux.

Caractéristiques du produit

• Goupille filetée standard pour montage et démontage rapide.
• Construction forgée, trempée et revenued.
• Finitions disponibles : zinguée, galvanisation à chaud, revêtement en poudre.
• Conforme aux exigences de la norme ASME B30.26.
• Coefficient de sécurité : 6:1.
• WLL (capacité de charge) estampée sur chaque manille.

Paramètre
Taille nominale (in.) | Effort admissible (t)* | Poids | A | B | C | E | G | K | G | A | Tolérance+/-
1/4 in. | 1/2 | 0.11 | 0.47 | 0.31 | 0.25 | 0.97 | 0.97 | 1.59 | 0.06 | 0.06
5/16 in. | 3/4 | 0.17 | 0.53 | 0.38 | 0.31 | 1.15 | 1.07 | 1.91 | 0.06 | 0.06
3/8 in. | 1 | 0.28 | 0.66 | 0.44 | 0.38 | 1.42 | 1.28 | 2.31 | 0.13 | 0.06
7/16 in. | 1.1/2 | 0.43 | 0.75 | 0.5 | 0.44 | 1.63 | 1.48 | 2.67 | 0.13 | 0.06
1/2 in. | 2 | 0.59 | 0.81 | 0.63 | 0.5 | 1.81 | 1.66 | 3.03 | 0.13 | 0.06
5/8 in. | 3.1/4 | 1.25 | 1.06 | 0.75 | 0.63 | 2.32 | 2.04 | 3.76 | 0.13 | 0.06
3/4 in. | 4.3/4 | 2.63 | 1.25 | 0.88 | 0.81 | 2.75 | 2.4 | 4.53 | 0.25 | 0.06
7/8 in. | 6.1/2 | 3.16 | 1.44 | 1 | 0.97 | 3.2 | 2.86 | 5.33 | 0.25 | 0.06
1 in. | 8.1/2 | 4.75 | 1.69 | 1.13 | 1 | 3.69 | 3.24 | 5.94 | 0.25 | 0.06
1.1/2 in. | 9.1/2 | 6.75 | 1.81 | 1.25 | 1.25 | 4.07 | 3.61 | 6.78 | 0.25 | 0.06
1.1/4 in. | 12 | 9.06 | 2.03 | 1.38 | 1.38 | 4.53 | 3.97 | 7.5 | 0.25 | 0.13
1.3/8 in. | 13.1/2 | 11.63 | 2.25 | 1.5 | 1.5 | 5.01 | 4.43 | 8.28 | 0.25 | 0.13
1.1/2 in. | 17 | 15.95 | 2.38 | 1.63 | 1.62 | 5.38 | 4.84 | 9.05 | 0.25 | 0.13
1.3/4 in. | 25 | 26.75 | 2.88 | 2 | 2.12 | 6.38 | 5.78 | 10.97 | 0.25 | 0.13

Normes
ASME B30.26 (référencé dans les caractéristiques).

Caractéristiques techniques

• Modèle : G-210 (Manille en D à goupille filetée, type US, forgée).
• Utilisation prévue : efforts ou levages en ligne droite uniquement ; pour élingues sangle à une seule branche (nylon, polyester) et comme liaison avec chaîne.
• Fabrication : forgée, trempée et revenued.
• Finitions disponibles : zinguée, galvanisation à chaud, revêtement en poudre.
• Facteur de sécurité : 6:1.
• WLL et dimensions : voir le bloc Paramètre ci‑dessus pour les tailles nominales, WLL, poids et dimensions complets.
• WLL estampée sur chaque manille.
