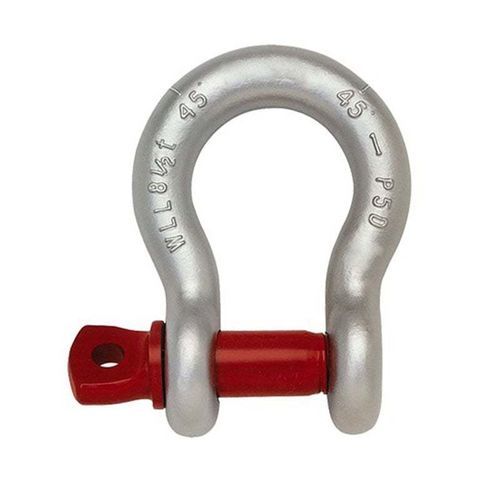

Manille de levage omega G-209

à visà résistance élevée

Aperçu du produit
Les manilles à oreille à goupille filetée G-209 (type US) présentent une large bosse arrondie qui accepte des charges provenant de plusieurs directions avec un faible effort latéral. Elles conviennent pour des élingues à plusieurs brins, la connexion des élingues aux anneaux de levage et l'utilisation de sangles plus larges. La goupille filetée permet des connexions rapides et répétées, adaptées aux applications temporaires ou aux opérations de montage/démontage fréquentes.

Caractéristiques du produit

• Fermeture par goupille filetée pour un assemblage/désassemblage rapide.
• Forgée (drop forged), trempée et revenue pour une résistance élevée.
• Finitions disponibles : zingage, galvanisation à chaud ou peinture poudre.
• Conçue pour satisfaire aux exigences ASME B30.26.
• Facteur de sécurité : 6:1.
• Limite de charge de travail (WLL) estampée sur chaque manille pour identification.

Paramètre (dimensions en pouces)
Size | Working Load Limit | Weight (lbs) | A | B | C | E | G | H | P | C | A
3/16 | 1/3 | 0.06 | 0.38 | 0.25 | 0.88 | 0.6 | 0.98 | 1.47 | 0.19 | 0.06 | 0.06
1/4 | 1/2 | 0.1 | 0.47 | 0.31 | 0.13 | 0.78 | 1.28 | 1.84 | 0.25 | 0.06 | 0.06
5/16 | 3/4 | 0.19 | 0.53 | 0.38 | 1.22 | 0.84 | 1.47 | 2.09 | 0.31 | 0.06 | 0.06
3/8 | 1 | 0.31 | 0.66 | 0.44 | 1.44 | 1.03 | 1.78 | 2.49 | 0.38 | 0.13 | 0.06
7/16 | 1-1/2 | 0.38 | 0.75 | 0.5 | 1.69 | 1.16 | 2.03 | 2.91 | 0.44 | 0.13 | 0.06
1/2 | 2 | 0.72 | 0.81 | 0.63 | 1.88 | 1.31 | 2.31 | 3.28 | 0.5 | 0.13 | 0.06
5/8 | 3-1/4 | 1.37 | 1.06 | 0.75 | 2.38 | 1.69 | 2.94 | 4.19 | 0.69 | 0.13 | 0.06
3/4 | 4-3/4 | 2.35 | 1.25 | 0.88 | 2.81 | 2.00 | 3.50 | 4.97 | 0.81 | 0.25 | 0.06
7/8 | 6-1/2 | 3.62 | 1.44 | 1.00 | 3.31 | 2.28 | 4.03 | 5.83 | 0.97 | 0.25 | 0.06
1 | 8-1/2 | 5.03 | 1.69 | 1.13 | 3.75 | 2.69 | 4.69 | 6.56 | 1.06 | 0.25 | 0.06
1-1/8 | 9-1/2 | 7.41 | 1.81 | 1.25 | 4.25 | 2.91 | 5.16 | 7.47 | 1.25 | 0.25 | 0.06
1-1/4 | 12 | 9.50 | 2.03 | 1.38 | 4.69 | 3.25 | 5.75 | 8.25 | 1.38 | 0.25 | 0.06
1-3/8 | 13-1/2 | 13.53 | 2.25 | 1.50 | 5.25 | 3.63 | 6.38 | 9.16 | 1.50 | 0.25 | 0.13

Normes
Conforme aux exigences ASME B30.26.

Caractéristiques / spécifications techniques

• Modèle : Manille à oreille à goupille filetée G-209 (type US).
• Fabrication : forgée (drop forged), trempée et revenue.
• Options de finition : zingage, galvanisation à chaud, peinture poudre.
• Conformité : ASME B30.26.
• Facteur de sécurité : 6:1.
• Identification : WLL estampée sur chaque manille.
• Applications typiques : élingues à plusieurs brins, connexion aux anneaux de charge, sangles larges ; adaptée aux applications temporaires ou aux connexions fréquentes.
• Plages de tailles disponibles : de 3/16" à 1-3/8" (voir bloc paramètres pour dimensions et poids complets).
