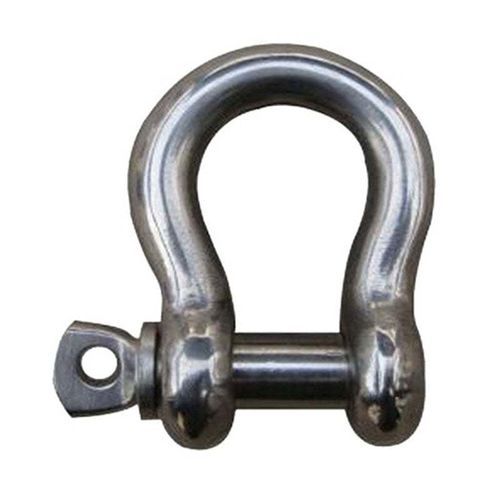

Manille de levage en D

de grande dimension

Présentation du produit
Les manilles commerciales se reconnaissent car le goupille et le corps sont fabriqués dans le même diamètre. Fabriquées à partir de matières premières de qualité supérieure conformément aux normes internationales, nos manilles à large anneau de type européen sont disponibles en dimensions standard et sur mesure pour les applications de levage et d'accrochage industrielles.

Introduction

• Forgée – trempée et revenue.
• Finitions disponibles : galvanisée, zinguée ou brut (self colored).
• La charge de travail admissible (S.W.L.) est marquée en permanence sur chaque manille.

Paramètre
D | d | a | c | r | b | S.W.L. | Poids pour 100 pcs (Kg)
5 | 5 | 10 | 19 | 8 | 11 | 80 | 2.2
6 | 6 | 13 | 25 | 10 | 14 | 100 | 4
8 | 8 | 16 | 32 | 12 | 18 | 200 | 8
10 | 10 | 19 | 38 | 16 | 20 | 320 | 15
11 | 11 | 22 | 44 | 18 | 23 | 400 | 20
12 | 12 | 25 | 51 | 19 | 26 | 520 | 30
16 | 16 | 32 | 64 | 28 | 33 | 800 | 58
20 | 20 | 38 | 76 | 33 | 40 | 1100 | 92
22 | 22 | 44 | 89 | 37 | 50 | 1500 | 149
25 | 25 | 51 | 100 | 40 | 57 | 2100 | 230
28 | 28 | 57 | 115 | 47 | 68 | 3000 | 357
32 | 32 | 64 | 127 | 52 | 73 | 3500 | 495
38 | 38 | 76 | 152 | 63 | 85 | 5000 | 805
45 | 45 | 90 | 180 | 75 | 96 | 7000 | 1,438
50 | 50 | 102 | 200 | 78 | 108 | 8000 | 2,012

Normes
Non spécifiées sur la page.

Caractéristiques / Spécifications techniques

• Dénomination : European Type Large Bow Shackle
• Marque : TOPONE CHAIN
• Fabrication : forgée, trempée et revenue
• Options de finition : galvanisée, zinguée ou brut (self colored)
• La charge de travail admissible (S.W.L.) est indiquée en permanence sur chaque manille
• Matériau : matières premières de qualité supérieure ; goupille et corps fabriqués dans le même diamètre
• Plage S.W.L. (selon tableau) : 80 à 8000
• Référence de poids : poids pour 100 pièces fourni dans le tableau des paramètres
