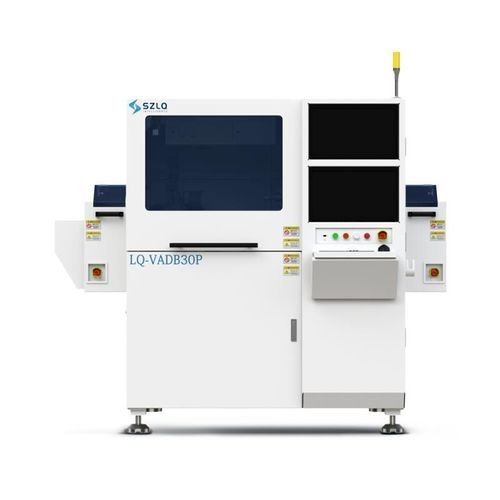

Microsoudeuse de puces multi-chip LQ-VADB30P

automatisépour les micro assemblagespour l'industrie des semi-conducteurs

Le LQ-VADB30P est une machine de collage multi-puces à haute précision, optimisée par rapport à la génération précédente, offrant précision de placement, flexibilité des procédés et productivité adaptées aux applications de montage de puces à grand volume et à haute précision.

Caractéristiques principales

• Jusqu'à cinq outils de préhension pour la manipulation multi-puces.
• Système de calibration optique à autofocus pour améliorer l'alignement visuel.
• Calibration angulaire 360° pour un placement rotationnel précis.
• Support simultané des procédés d'immersion (plongée) et de distribution d'adhésif ; jusqu'à cinq outils d'immersion.
• Commutation de procédé flexible pour prendre en charge différents flux (distribuer et immerger).
• Prend en charge plusieurs formats d'alimentation, y compris 2” GEL-PAK et bague de wafer 6”.

Modes de performance

• Mode haute précision : précision de placement ±1,5 µm (placement de puce standard) avec une productivité jusqu'à 600 UPH.
• Mode non-précision : précision de placement d'environ ±3 µm (selon le produit) avec une productivité jusqu'à 1 200 UPH.

Domaines d'application

• Photonique
• Dispositifs de puissance
• Dispositifs RF micro-ondes
• Secteur des véhicules à nouvelle énergie

Caractéristiques techniques

• Pression de laminage : 30 g – 250 g (contrôle de force programmable).
• Taille de puce prise en charge : 250 µm × 250 µm à 2,0 mm × 2,0 mm.
• Épaisseur de puce prise en charge : 0,1 mm – 1,0 mm.
• Précision de montage : mode haute précision ±1,5 µm @ 3σ ; précision de placement rotationnel ±0,1° @ 3σ.
• Préhension multichip : jusqu'à 5 outils de prélèvement distincts avec mouvement fixe et commutation flexible.
• Gestion de l'adhésif : prise en charge jusqu'à 5 aiguilles/outils d'immersion et procédés de distribution.
• Formats d'alimentation : 2” GEL-PAK et bague de wafer 6”.
• Productivité : jusqu'à 600 UPH (mode haute précision) et jusqu'à 1 200 UPH (mode non-précision, dépend du produit).
