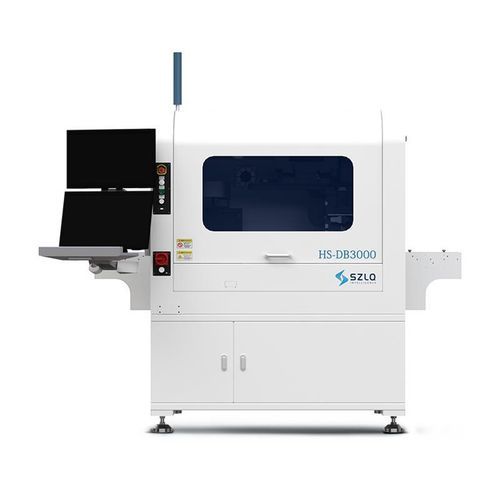

Microsoudeuse de puces multi-chip HS-DB3000

à époxyautomatisé

Aperçu
Le HS-DB3000 est un système de montage multifonction haute vitesse conçu pour la production industrielle en grande série. Il propose une personnalisation modulaire, une calibration intelligente et une gestion des données intégrée pour la traçabilité des procédés et une utilisation simplifiée. Le système intègre un module de chargement de plaquettes 12 pouces, changeur automatique de plaquettes et changeur automatique de buses pour répondre aux besoins de montage multi-puces.

Principales caractéristiques

• Positionnement et placement de haute précision.
• Convoyeur à libre roulage et largeur librement réglable pour une intégration fluide en ligne.
• Conception modulaire permettant des configurations flexibles et des lignes évolutives.
• Système de chargement 12 pouces avec changeur automatique de plaquettes et changeur automatique de buses pour montage multi-puces.
• Contrôle du gel par régulation pression/temps (configurable selon exigences particulières).
• Mesure de hauteur par capteur de contact ; altimétrie sans contact en option.

Domaines d'application

• Photonique
• Dispositifs de puissance
• Composants micro-ondes RF
• Éléments pour véhicules à nouvelle énergie

Caractéristiques techniques

• Processus de montage : montage par colle époxy (trempage, scribing) ; supporte le montage face avant et face arrière.
• Précision de placement : ±3 µm (standard) ; option ±7 µm, θ ±0,1° selon l'application.
• Efficacité : 3 s–7 s par opération (selon application).
• Plage de réglage du convoyeur : 0–200 mm ; supporte la production en ligne/chaîne.
• Alimentation : alimentation multi-formats ; compatible avec films bleus de tailles multiples ; commutation pilotée par programme.
• Tête de placement : supporte jusqu'à 12 buses pour des changements rapides et un placement performant.
• Intégration multitâche : configurable avec jusqu'à 5 types d'aiguilles de trempage pour répondre à des besoins de procédé diversifiés.
• Manipulation des plaquettes : système de chargement 12 pouces avec changeur automatique de plaquettes.
• Gestion des buses : changeur automatique de buses.
