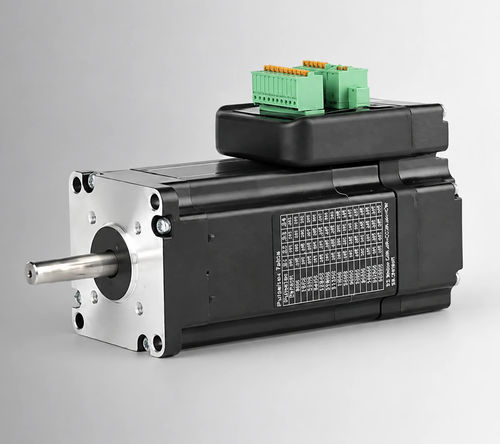

Servomoteur AC UCS57-180

36 Vavec codeur et driver intégrésNEMA 23

Présentation du produit
Le UCS57-180 est un moteur servo AC basse tension de 57 mm délivrant 180 W à 3000 tr/min avec un couple nominal de 0,57 N·m. L'unité intègre le moteur, un encodeur 1000 PPR, un variateur DSP en commande vectorielle et un module de communication réseau dans une carcasse compacte de 57×57×147,5 mm, conçue pour les applications d'automatisation industrielle.

POINTS CLÉS

• Puissance nominale 180 W à 3000 tr/min
• Contrôleur DSP intégré avec algorithme de commande vectorielle
• Encodeur intégré 1000 PPR
• Module de communication réseau inclus
• Corps compact 57×57×147,5 mm (cadre 57 mm / NEMA 23)

Caractéristiques électriques
Tension nominale — 36 V AC
Puissance nominale — 180 W
Vitesse nominale — 3000 tr/min
Couple nominal — 0,57 N·m
Couple de crête — 1,5 N·m
Courant nominal — 7,2 A
Constante FEM inverse — 65 V/kRPM
Constante de couple — 0,08 N·m/A
Inertie du rotor — 0,46 kg·cm²
Résolution de l'encodeur — 1000 PPR
Classe d'isolation — B (130°C)
Taille de cadre — 57 mm (NEMA 23)
Longueur du corps — 147,5 mm
Poids — 1,63 kg
Référence — UCS57-180

Plan mécanique
Les dessins de dimensions et les interfaces de montage sont fournis pour la famille de servo intégrés 57 mm afin de faciliter l'intégration système et la conception des panneaux.

Caractéristiques techniques

• Modèle / Référence : UCS57-180
• Puissance nominale : 180 W
• Tension nominale : 36 V AC
• Vitesse nominale : 3000 tr/min
• Couple nominal : 0,57 N·m
• Couple de crête : 1,5 N·m
• Courant nominal : 7,2 A
• Constante FEM inverse : 65 V/kRPM
• Constante de couple : 0,08 N·m/A
• Inertie du rotor : 0,46 kg·cm²
• Résolution de l'encodeur : 1000 PPR
• Classe d'isolation : B (130°C)
• Taille de cadre : 57 mm (NEMA 23)
• Longueur du corps : 147,5 mm
• Poids : 1,63 kg
• Fonctions intégrées : moteur, encodeur, variateur DSP en commande vectorielle, module de communication réseau
