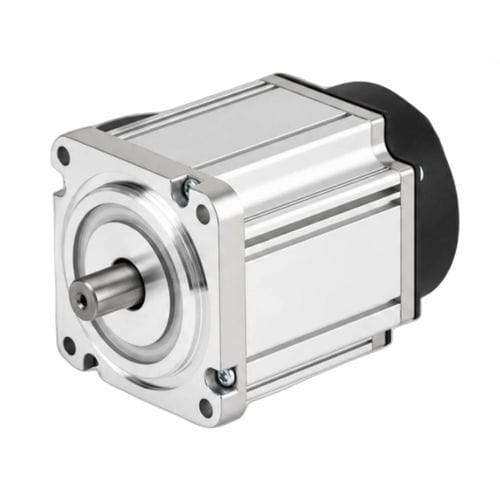

Servomoteur AC ACSM60B

220 V5 pôleshaute résolution

Présentation produit
Servomoteur AC 5 pôles, cadre 60 mm, 200 W nominal sous 220 V. Équipé d'un encodeur absolu 17 bits, vitesse nominale 3000 tr/min et vitesse maximale 6000 tr/min. Conçu pour systèmes de motion compacts nécessitant un retour de position précis.

Points clés

• Puissance nominale : 200 W (0,2 kW)
• Tension nominale : 220 V
• Vitesse nominale : 3000 tr/min
• Vitesse maximale : 6000 tr/min
• Couple nominal : 0,64 N·m (Pic 1,92 N·m)
• Encodeur : absolu 17 bits

Identifiants produit
Référence : ACSM60B-00630A6-TJA
Cadre : 60 mm
Conception : 5 pôles

Spécifications électriques et mécaniques

• Puissance nominale : 0,2 kW
• Tension nominale : 220 V
• Courant nominal : 1,6 A (Pic 4,8 A)
• Vitesse nominale : 3000 tr/min
• Vitesse maximale : 6000 tr/min
• Couple nominal : 0,64 N·m
• Couple pic : 1,92 N·m
• Constante de couple : 0,4 N·m/A
• Force contre-électromotrice : 29,3 V/Krpm
• Résistance de phase (L-L) : 8,9 Ω
• Inductance de phase (L-L) : 13,5 mH
• Inertie du rotor : 0,3×10⁻⁴ kg·m²
• Paires de pôles : 5
• Variateurs compatibles : ACSDP100H-40, ACSDP100E-40

Encodeur et isolation

• Type d'encodeur : absolu 17 bits pour retour de position
• Classe d'isolation : F

Dimensions mécaniques

• Cadre : 60 mm
• Longueur corps (sans frein) : 72 mm
• Longueur corps (avec frein) : 102 mm

Courbe couple-vitesse
Courbe couple-vitesse disponible pour référence de performance — consulter les schémas/illustrations produit.

Plan mécanique
Plan mécanique détaillé disponible pour la série ACSM60B (voir images/diagrammes produit) pour intégration et montage.

Applications typiques

• Robots industriels compacts et cobots
• Indexage CNC et commandes d'axes de petite taille
• Machines d'emballage et unités pick-and-place
• Équipements médicaux et automatisation de laboratoire nécessitant un mouvement précis

Caractéristiques / Spécifications techniques

• Cadre : 60 mm
• Pôles : 5
• Puissance nominale : 200 W (0,2 kW)
• Tension nominale : 220 V
• Vitesse nominale : 3000 tr/min
• Vitesse maximale : 6000 tr/min
• Couple nominal : 0,64 N·m
• Couple pic : 1,92 N·m
• Courant nominal : 1,6 A
• Courant pic : 4,8 A
• Constante de couple : 0,4 N·m/A
• Force contre-électromotrice : 29,3 V/Krpm
• Résistance de phase (L-L) : 8,9 Ω
• Inductance de phase (L-L) : 13,5 mH
• Inertie du rotor : 0,3×10⁻⁴ kg·m²
• Paires de pôles : 5
• Encodeur : absolu 17 bits
• Classe d'isolation : F
• Variateurs compatibles : ACSDP100H-40, ACSDP100E-40
• Référence type : ACSM60B-00630A6-TJA
