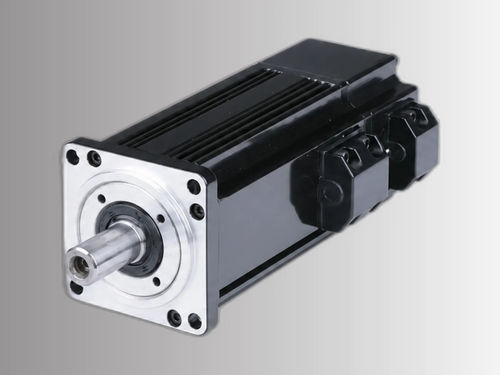

Servomoteur AC ACSM60N-01930B4-MHZ

220 Vavec codeurIP65

Présentation du produit
Cadre 60 mm, moteur servo AC 4 pôles de 600 W (0,6 kW), 220 V, 3000 tr/min avec couple nominal 1,91 N·m. Équipé d'un encodeur absolu 23 bits, protection IP65 et rapport de couple de pointe 3× (pointe 5,73 N·m).

Points clés

• Puissance nominale : 600 W
• Vitesse nominale : 3000 tr/min
• Couple nominal : 1,91 N·m
• Couple de pointe : 5,73 N·m
• Encodeur : 23 bits absolu
• Protection : IP65

Spécifications rapides

• Référence : ACSM60N-01930B4-MHZ
• Puissance nominale : 600 W
• Tension nominale : 220 V
• Vitesse nominale : 3000 tr/min
• Couple nominal : 1,91 N·m
• Couple de pointe : 5,73 N·m

Spécifications électriques et mécaniques
Puissance nominale : 0.6 kW
Tension de ligne nominale : 220 V
Courant de ligne nominal : 3.5 A
Vitesse nominale : 3000 RPM
Couple nominal : 1.91 N·m
Couple de pointe : 5.73 N·m
Force électromotrice inverse (Back EMF) : 34 V/1000 r.min
Constante de couple : 0.55 N·m/A
Inertie du rotor : 0.39×10⁻⁴ kg·m²
Résistance de phase (L-L) : 1.39 Ω
Inductance de phase (L-L) : 10.7 mH
Constante de temps électrique : 5.5 ms
Poids : 2.07 kg
Variateurs compatibles : ACSDP100H-40 / ACSDP100E-40

Encodeur et protection
Type d'encodeur : 23 bits absolu
Classe d'isolation : Classe F
Indice de protection : IP65
Température ambiante : -20°C ~ +40°C
Humidité ambiante : < 90% HR (sans condensation)

Dimensions mécaniques
Taille de cadre : 60 mm
Longueur corps (sans frein) : 169 mm
Longueur corps (avec frein à aimant permanent) : 217 mm

Courbe couple-vitesse
Image de la courbe couple-vitesse fournie sur la page produit (courbe de performance indicative pour ACSM60N-01930B4-MHZ).

Dessin mécanique
Dessin mécanique fourni pour la série ACSM60N (détails dimensionnels et de montage).

Caractéristiques / Spécifications techniques

• Cadre : 60 mm
• Pôles : 4 pôles
• Puissance nominale : 600 W (0.6 kW)
• Tension nominale : 220 V
• Vitesse nominale : 3000 RPM
• Couple nominal : 1.91 N·m
• Couple de pointe : 5.73 N·m (rapport 3×)
• Encodeur : encodeur absolu 23 bits
• Protection : IP65
• Back EMF : 34 V/1000 r.min
• Constante de couple : 0.55 N·m/A
• Résistance de phase (L-L) : 1.39 Ω
• Inductance de phase (L-L) : 10.7 mH
• Constante de temps électrique : 5.5 ms
• Inertie du rotor : 0.39×10⁻⁴ kg·m²
• Poids : 2.07 kg
• Variateurs compatibles : ACSDP100H-40, ACSDP100E-40
• Environnement de fonctionnement : -20°C à +40°C, <90% HR sans condensation
