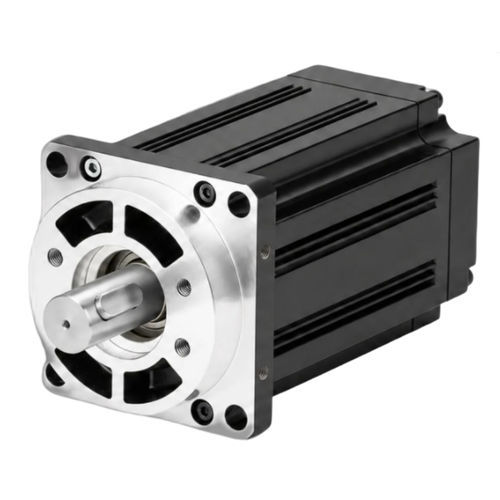

Servomoteur AC ACSM130N

220 Vavec frein électromagnétique4 pôles

Présentation
Cadre 130 mm, moteur servomoteur AC 4 pôles de 1,3 kW, 220 V, 2500 tr/min avec couple nominal 5 N·m. Encodeur absolu 23 bits intégré. Référence : ACSM130N-05025B4-MH.

Points clés

• Puissance nominale : 1,3 kW
• Vitesse nominale : 2500 tr/min
• Couple nominal : 5 N·m
• Couple de pointe : 15 N·m (3× nominal)
• Encodeur : absolu 23 bits

Spécifications électriques et mécaniques
Puissance nominale : 1,3 kW
Tension nominale de ligne : 220 V
Courant nominal de ligne : 5,0 A
Vitesse nominale : 2500 tr/min
Couple nominal : 5 N·m
Couple de pointe : 15 N·m
Force électromotrice inverse : 68 V/1000 r.min
Constante de couple : 1,0 N·m/A
Inertie du rotor : 1,06×10⁻³ kg·m²
Résistance de phase (L-L) : 1,84 Ω
Inductance de phase (L-L) : 4,9 mH
Constante de temps électrique : 2,66 ms
Masse : 6,6 kg
Variateurs compatibles : ACSDP200H / ACSDP200E

Encodeur et protection
Type d'encodeur : absolu 23 bits
Classe d'isolement : Classe B
Température ambiante : -20°C ~ +40°C
Humidité ambiante : < 90% HR (sans condensation)

Dimensions mécaniques
Taille de cadre : 130 mm
Longueur corps (sans frein) : 171 mm
Longueur corps (avec frein à aimant permanent) : 241 mm
Longueur corps (avec frein électromagnétique) : 228 mm

Schémas

• Courbe couple-vitesse (image disponible)
• Plan mécanique série ACSM130N (image disponible)

Caractéristiques techniques

• Cadre : 130 mm
• Pôles : 4
• Puissance nominale : 1,3 kW (1300 W)
• Tension nominale : 220 V
• Vitesse nominale : 2500 tr/min
• Couple nominal : 5 N·m
• Couple de pointe : 15 N·m
• Encodeur : encodeur absolu 23 bits
• Force électromotrice inverse : 68 V/1000 r.min
• Constante de couple : 1,0 N·m/A
• Résistance de phase (L-L) : 1,84 Ω
• Inductance de phase (L-L) : 4,9 mH
• Constante de temps électrique : 2,66 ms
• Inertie du rotor : 1,06×10⁻³ kg·m²
• Masse : 6,6 kg
• Variateurs compatibles : ACSDP200H, ACSDP200E
