Servomoteur AC ACSM40B

220 V5 pôlesen boucle fermée

Aperçu du produit

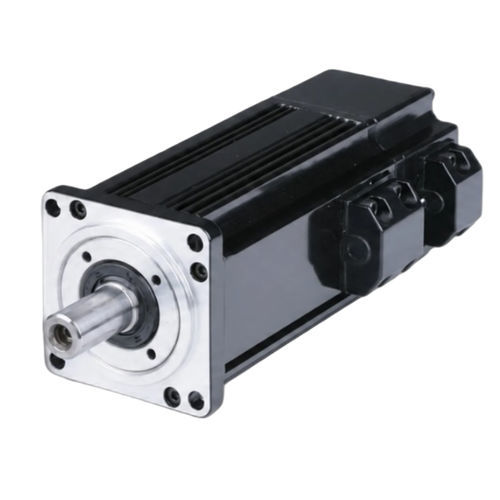

Cadre 40 mm, servomoteur AC 5 pôles (modèle ACSM40B-00330A6-HA). Puissance nominale 100 W, tension nominale 220 V, vitesse nominale 3000 tr/min et couple nominal 0,32 N·m. Équipé d'un encodeur absolu 17 bits ; vitesse maximale 5000 tr/min.

Points clés

• Puissance nominale : 100 W (0,1 kW)
• Vitesse nominale : 3000 tr/min
• Vitesse maximale : 5000 tr/min
• Couple nominal : 0,32 N·m ; Couple de pointe : 0,96 N·m
• Encodeur : absolu 17 bits

Référence
ACSM40B-00330A6-HA

Spécifications électriques et mécaniques

• Tension nominale : 220 V
• Courant nominal : 0,9 A ; Courant de pointe : 2,7 A
• Constante de couple : 0,35 N·m/A
• Constante Back EMF : 21,6 V / 1000 tr.min
• Résistance de phase (L-L) : 17,6 Ω
• Inductance de phase (L-L) : 13,2 mH
• Inertie du rotor : 0,06×10⁻⁴ kg·m²
• Nombre de paires de pôles : 5
• Poids : 0,4 kg
• Variateurs compatibles : ACSDP100H-40 / ACSDP100E-40

Encodeur et protection

• Type d'encodeur : absolu 17 bits
• Classe d'isolement : F
• Résistance d'isolement : > 20 MΩ (DC500V)
• Sens de rotation : CCW (vu depuis l'extrémité de l'arbre)
• Environnement d'utilisation : éloigné des gaz corrosifs/inflammables, huiles et poussières excessives
• Température de stockage : 0°C à 40°C
• Humidité de stockage : 20%–80% (sans condensation)
• Altitude d'installation recommandée : ≤ 1000 m (réduction des performances au‑dessus)

Dimensions mécaniques

• Taille du cadre : 40 mm
• Longueur du corps (sans frein) : 93 mm

Documents techniques supplémentaires
Comprend la courbe couple-vitesse et le plan mécanique pour la série ACSM40B.

Caractéristiques techniques

• Modèle / Série : ACSM40B series
• Référence : ACSM40B-00330A6-HA
• Puissance nominale : 100 W (0,1 kW)
• Tension nominale : 220 V
• Vitesse nominale : 3000 tr/min ; Vitesse maximale : 5000 tr/min
• Couple nominal : 0,32 N·m ; Couple de pointe : 0,96 N·m
• Courant nominal : 0,9 A ; Courant de pointe : 2,7 A
• Encodeur : encodeur absolu 17 bits
• Constante de couple : 0,35 N·m/A
• Constante Back EMF : 21,6 V / 1000 tr.min
• Résistance de phase (L-L) : 17,6 Ω ; Inductance de phase (L-L) : 13,2 mH
• Inertie du rotor : 0,06×10⁻⁴ kg·m²
• Paires de pôles : 5
• Poids : 0,4 kg
• Variateurs compatibles : ACSDP100H-40, ACSDP100E-40
• Classe d'isolement : F ; Résistance d'isolement : > 20 MΩ (DC500V)
• Température de stockage : 0°C à 40°C ; Humidité : 20%–80% sans condensation
• Altitude d'installation recommandée : ≤ 1000 m (réduction au‑dessus)
